En éste proyecto vamos a montar un amplificador para audio de 20W estéreo, podemos fijar la atención en una sola etapa del sistema dado que en todo circuito estéreo ambos canales son exactamente iguales.

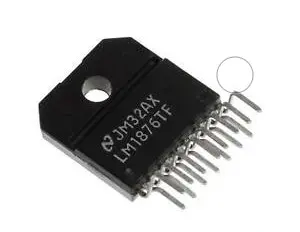

El LM1876 es un amplificador de potencia de audio doble de 20 W con modos de silencio y de espera.
Este amplificador de audio estéreo es capaz de entregar típicamente 20 W por canal de potencia de salida promedio continua en una carga de 4 Ω u 8 Ω con menos de 0.1% THD + N.
Cada amplificador tiene un amplificador suave independiente transición gradual de entrada / salida silenciada y un modo de espera que ahorra energía que puede ser controlado por lógica externa. El rendimiento del LM1876, utilizando su Self Peak I
Funcionamiento del amplificador para audio de 20W estéreo
Los números entre paréntesis representa el equivalente del terminal para el segundo canal.
El corazón de este proyecto es un circuito de la firma National Semiconductors, el LM1876, el cual dispone en su pastilla de dos amplificadores operacionales de potencia con funciones de mute (silenciar) y stand-bye (desconectar), las cuales no hemos implementado en este diseño para simplificarlo al máximo. La señal entrante, luego de ser acondicionada y nivelada, ingresa al amplificador por su entrada no inversora.
A la salida de éste parte de la señal resultante es re-insertada al amplificador por su terminal inversora para formar la red de re-alimentación.
Dado que el circuito está internamente balanceado cuando trabaja con fuente partida no es necesario instalar el condensador de BootStrap en la salida.

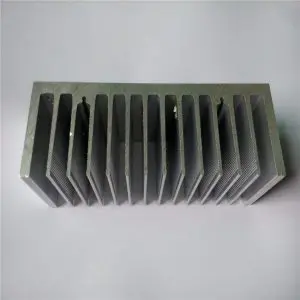

Disipador de calor
Pieza clave en todo sistema de audio, el disipador debe ser de medidas generosas para disipar el calor generado.
Lista de componentes
| Resistencias | Condensadores | Semiconductores |
|---|---|---|
| R1, R5 – 100kΩ Potenciómetro | C1, C5 – 1µF | IC1 – LM1876 |
| R2, R3, R6, R7 – 1kΩ | C2, C6 – 10µF | Altavoz 8Ω |
| R4, R8 – 20kΩ | C3, C4, C7 – 10000µF |
Alimentación
- V máx: simétrica +/- 28Vdc
- I máx: 2A
