Dado que el circuito consume casi 140 vatios, es indispensable montar el transistor sobre un buen sistema de disipación, a fin de evitar daños irreparables a ese componente.

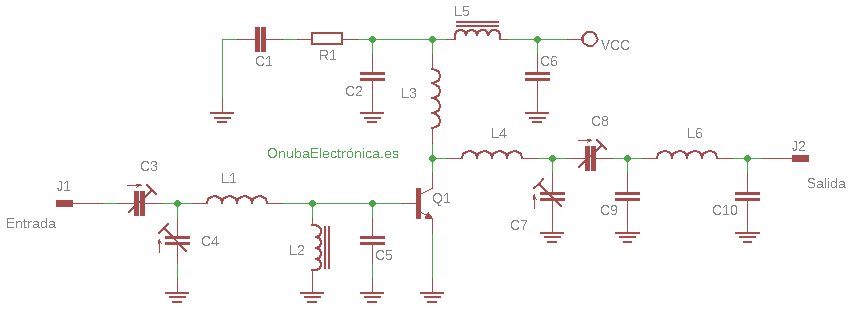

El ajuste de estas unidades se lleva a cabo de izquierda (entrada) a derecha (salida).

El cableado de entrada y salida se debe realizar con coaxial apropiado a la frecuencia y, de ser posible, montar terminales hembras para circuito impreso sobre la plaqueta y llegar hasta los tomas del exterior con cable armado (no es recomendable soldar el cable abierto sobre el impreso y sobre los terminales del panel).

Con respecto a los cables de alimentación y sus terminales, deberán ser apropiados para la corriente a manejar.

Respetar los formatos y valores de los inductores a fin de optimizar el rendimiento.

Armar el amplificador sobre un circuito impreso de fibra. Es indispensable usar plaquetas de doble capa, reservando una de ellas para las pistas del circuito y la otra como plano de masa.

El sistema maneja 300 vatios de potencia, las pistas deberán ser apropiadas para esa potencia.

Tener en cuenta que dos pistas muy cercanas pueden causar efecto capacitivo, alterando el funcionamiento del sistema. Una soldadura defectuosa o en un lugar incorrecto pueden dañar el transistor de salida, sea prudente.

hay que recordar que está transmitiendo señales de RF, lo que en la mayoría de los países está regulado por el estado.
