Emisor de Vídeo en VHF


Este emisor vídeo VHF esta basado en el circuito integrado Aurel TX AV VHF, específico para realiza el tratamiento de imagen y un módulo híbrido se ocupa de la transmisión.

El circuito resulta sumamente muy sencillo de realizar. Este circuito esta pensado para emitir en el canal 12 de VHF.

No se precisan ajustes, excepto el nivel de la sensibilidad del micrófono que puede ajustarse variando el valor de la resistencia R6.

Como antena puede utilizarse un tramo de hilo de cobre rígido de unos 15 cm. (¼ de onda).

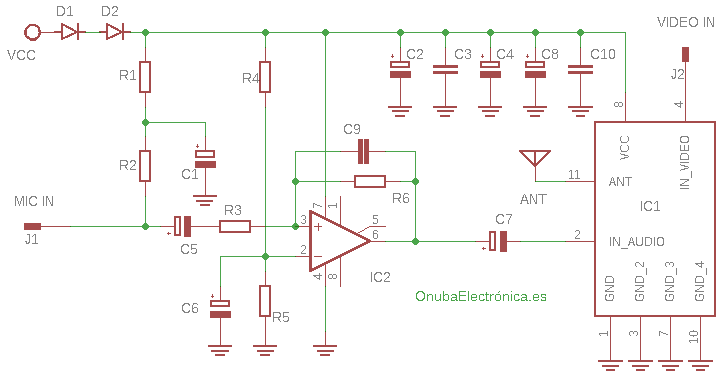

Esquema eléctrico del emisor de vídeo en VHF
Esquema eléctrico del emisor de vídeo en VHF

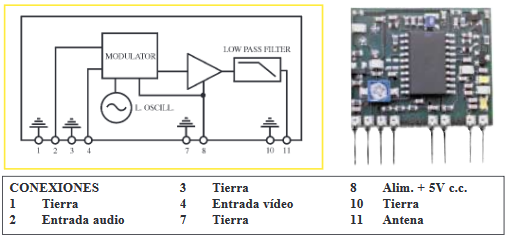

Aurel TX AV VHF

Aurel TX AV VHF
Aurel TX AV VHF

CARACTERÍSTICAS

  • Potencia de salida en RF: 2mW / 75 ohmios.
  • Portadora de vídeo: 224,5 MHz con modulación PAL.
  • Intermodulación de tercer orden: mejor de -60dBm.
  • Sensibilidad vídeo: 1,2Vpp (máx).
  • Subportadora de audio a 5,5 MHz.
  • Modulación audio en FM con desviación de ± 70 kHz.
  • Sensibilidad audio 1Vpp / 100Kohm.
  • Alimentación: 5 voltios.
  • Consumo: 90 mA- Preacentuación: 50μs
  • Dimensiones: 28 x 25 x 8mm.

Lista de Componentes
