Preamplificador de micrófono baja Impedáncia

En este proyecto vamos a realizar un estupendo preamplificador de micrófono de baja Impedáncia.

El circuito esta pensado para obtener una ganancia alrededor de los 32db conectando un micrófono dinámico de 600Ω a la entrada, sin distorsiones.

Preamplificador de micrófono baja Impedáncia
Esquema eléctrico del preamplificador de micrófono baja Impedáncia

Al utiliza un amplificador operacional conseguimos una alta impedancia de estada y muy baja de salida, con lo que optimizaremos la conexión con la siguiente etapa.

El circuito integrado se trata de un LM324, es un amplificador operacional cuádruple de propósito general de alta ganancia, funciona con una fuente de poder sencilla bajo un amplio rango de voltaje. Bajo consumo de energía.

Caracteristicas del LM324

Circuito integrado LM324. Amplificador operacional cuádruple con entradas diferenciales verdaderas. Está compuesto por cuatro amplificadores operacionales de alta ganancia, diseñados para trabajar con fuente de alimentación simple. Sin embargo, también son capaces de funcionar con una fuente de alimentación doble.

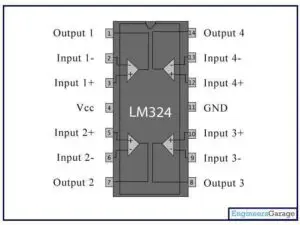

Distribución de los pines del amplificador opreacional LM324

Tiene ventajas sobre los amplificadores operacionales convencionales en aplicaciones de fuente sencilla de alimentación y puede trabajar con voltajes de alimentación desde 3V hasta 32V. Es de bajo consumo de energía (aproximadamente 1/5 del consumo de un LM741 convencional).

Cualidades técnicas

  • Internamente compensado en frecuencia para ganancia unidad
  • Alta ganancia en DC (100 dB)
  • Gran ancho de banda (ganacia unidad) 1MHz (compensada con la temperatura)
  • Alto rango de alimentación:
  • Alimentación simple: entre 3V y 32V
  • Alimentación doble: entre +/- 1,5V y +/- 16V
  • Consumo de corriente muy bajo (700 µA) independiente de la alimentación
  • Muy baja corriente de polarización de entrada (45 nA) (compensado con la temperatura)
  • Bajo offset de voltaje de entrada (2mV) y offset de corriente (5 nA)
  • El rango de voltaje de entrada en modo común incluye masa.
  • El rango de voltaje diferencial en la entrada es igual al voltaje de alimentación.
  • Excursión máxima del voltaje de salida: desde 0V hasta V+ – 1,5V

Lista de componentes

ResistenciasCondensadoresVarios
R1 – 1,2kΩC1, C2, C3 – 10μFIC1 – LM324
R2, R3 – 39KΩ Q1 – BC549
R4 – 10kΩ
R5 – 560Ω
R6 – 100kΩ
P1 – 50KΩ



Alimentación

  • V máx: 12Vdc
  • I  máx: 0.5A
  • V máx: simple 30V DC
  • I  máx: 0.1A
