Preamplificador para micrófono bajo ruido

En este proyecto vamos a realizar un preamplificador para micrófono de bajo ruido.

preamplificador para micrófono bajo ruido
Esquema eléctrico del preamplificador para micrófono de bajo ruido

Funcionamiento del preamplificador para micrófono bajo ruido

El transistor BC549 es el encargado de la preamplificación.

La ganancia se regula variando la resistencia de 50kΩ. El circuito esta pensado para obtener una ganancia alrededor de los 32 Db conectando un micrófono dinámico de 600Ω a la entrada y sin distorsiones.

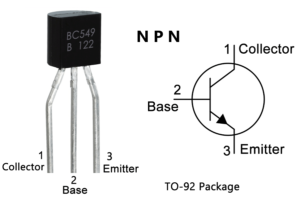

Transistor BC549

El transistor BC549 tiene un nivel de ruido muy bajo, son usados con señales débiles de audio en sistemas de alta fidelidad, una excelente ganancia hFE 110 y 800  y una respuesta en frecuencia que osclia entre los 150 MHz y 300 MHz.

La ganancia “es la amplificación de corriente del transistor”.

Existen dos tipos de ganancia: para señales alternas y para corriente continua pero como son parecidas, solo comentaremos la de ganancia en continua, que se indica con la sigla hFE.

Si encontramos una letra al final del código del transistor, esta sirve para indicar en modo más preciso el rango de ganancia (o amplificación) que el componente puede tener, considerando la tolerancia del mismo. Si no se encuentra dicha letra, la ganancia puede abarcar todo el rango posible (entre 110 y 800).

Lista de componentes

ResistenciasCondensadoresVarios
R1 – 1.2kΩC1, C2, C3 – 10μFQ1, Q2 – BC549
R2, R3 – 39KΩ
R4 – 10kΩ
R5 – 560Ω
R6 – 100kΩ
P1 – 50KΩ

Alimentación

  • V máx: simple 30V DC
  • I  máx: 0.1A
