Conversor 12V a 5V simétricos


Con este sencillo conversor de 12V a 5V simétricos, podremos disminuir la tensión para alimentar móviles o tables que requieran de ese voltaje.

El circuito utiliza dos reguladores de tensión muy versátil como es el LM317, es un regulador de tensión lineal ajustable capaz de suministrar a su salida en condiciones normales un rango que va desde 1,2 hasta 37 Voltios y una intensidad de 1,5 amperios. Sus pines son tres: ajuste (ADJ), entrada (IN) y salida (OUT).

Contenido sólo para miembros. Por favor, registrate aquí

Funcionamiento

Los diodos D1 y D4 son los encargados de protejer la entrada del circuito de una inversión de polaridad, los condensadores C1 y C4 estabilizaran la tension de entrada necesaria que llegaran a los pines de entrada de los circuitos integrados LM337.

A través de las resistencias ajustables VR1 y VR2, vamos a estabilizar las tensiones que obtendremos en la salidas de +/- 5Vdc, Los diodos D5 y D6 actúan de protección para los reguladores LM337.

La intensidad máxima de salida es de 1A, y como siempre es recomendable una buena disipación térmica en los reguladores.

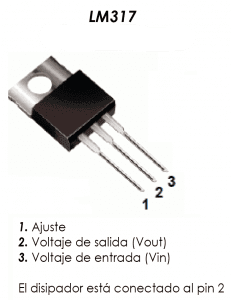

Identificación de los pines del LM317

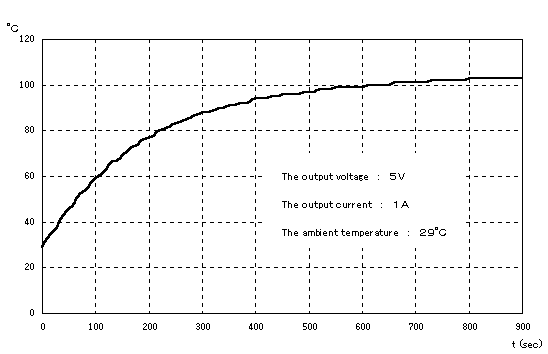

A continuación se incluye la gráfica térmica para los circuitos integrados LM317 y LM337.

Representación gráfica de la curva térmica de los LM317 y LM337
Gráfica Térmica de los LM317 y LM337

Alimentación:

  • V max: simétrica +/- 12V DC
  • I  max: 0.2A
