Conversor de 12V a 24V


Muchas veces uno necesita instalar algún equipo en el automóvil pero que trabaja con tensión de 24 voltios. Muy frecuentemente esto ocurre con equipos para autobuses o camiones los cuales disponen de esa tensión por trabajar con dos baterías en serie. Pero los automóviles sólo tienen una, por lo que se hace necesario elevar la tensión electrónicamente. Con este Conversor de 12V a 24V solucionaras

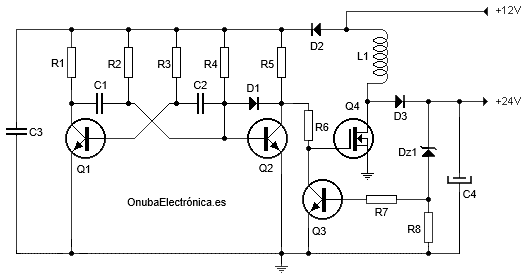

esquema eléctrico del conversor de 12V a 24V
Esquema eléctrico del conversor de 12V a 24V

Funcionamiento

El oscilador formado por los transistores BC548, se encarga de dispara al transistor de potencia IRF640 que controlado por un diodo Zener, este logra estabilizar con buena eficiencia los 24Vdc que necesitamos a la salida.

La capacidad máxima de corriente de este sistema es de 1 amperio para funcionamiento continuo.

La bobina L1 debe ser devanada sobre un núcleo de ferrita en forma de 1 y consta de 100 espiras de alambre de 1mm de sección.

Como surge por simple deducción, para obtener otras tensiones bastará con cambiar el diodo Zener por otro valor.

Para evitar interferencias en el sistema de audio del vehículo deberá montar el circuito dentro de una caja metálica cableada a masa.


Componentes:
