Descripción del funcionamiento.
Este Amplificador detector infrarrojos, esta constituido por dos amplificadores operacionales LM748, el primero colocado como amplificador de no inversión y el segundo como amplificador inversor.

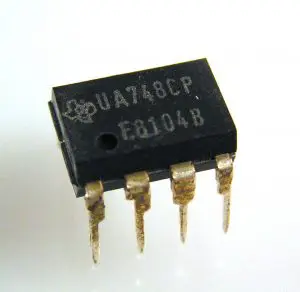

El LM748 es un amplificador operacional de propósito general con compensación de frecuencia externa.
La compensación de ganancia unitaria especificada hace que el circuito sea estable para todas las configuraciones de retroalimentación, incluso con cargas capacitivas. Es posible optimizar la compensación para obtener el mejor rendimiento de alta frecuencia con cualquier ganancia.
Como comparador, la salida se puede sujetar a cualquier nivel deseado para que sea compatible con los circuitos lógicos.

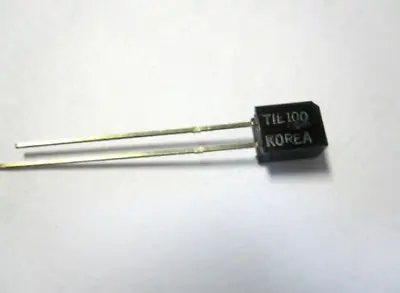

El foto diodo marcado como D1 (TIL100), sera el encargado de detectar la señal.
Está acoplado al sensor por un condensador, por lo que es sensible a cambios rápidos de la intensidad de radiación.
El segundo amplificador operacional tiene ganancia variable (VR1), lo que permite el ajuste de la sensibilidad. Un problema asociado con la alta ganancia de este circuito es que está expuesto a la captación de interferencias eléctricas de equipos cercanos.
En consecuencia, debe instalarse en una caja metálica puesta a tierra y con la línea de masa conectada al chasis. La salida de este circuito puede utilizarse para la excitación de conmutadores de transistores, puertas CMOS, etc…
Para excitar puertas TTL, la tensión máxima de salida debe limitarse a +5Vcc.
Lista de componentes
Alimentación
- V máx: 15Vdc
- I máx: 0.5A
