Medidor
Potencia Eléctrica

Este medidor de potencia electrica, le permitirá conocer el consumo realizado en una vivienda u otro lugar de los equipos que se encuentren conectado a la red eléctrica.

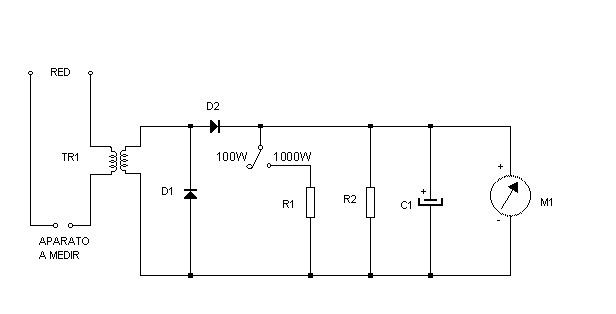

Esquema eléctrico del medidor de potencia eléctrica

Conociendo cuál es el valor de corriente que consume el equipo bajo comprobación, se puede estimar la magnitud de su consumo de potencia mediante la siguiente relación:



 P = V * I



en donde P es la potencia, V es el voltaje de la red, e I es la corriente circulante.

El transformador es uno común de voltaje, al cual se le han dado dos vueltas con uno de los cables de alimentación de red alrededor del núcleo, convirtiéndolo en un transformador de corriente (el primario original del transformador está sin conectar). O bien, puede utilizar un transformador de corriente especialmente diseñado para tal fin.

La calibración final del instrumento puede hacerse en base al consumo de una carga conocida (una lámpara incandescente, por ejemplo), o en forma más precisa, con un amperímetro calibrado de corriente alterna.




Componentes

ResistenciasCondensadoresVarios
R1 – 778 ΩC1 – 220µF 16V electrolíticoM1 – 1556 Ω y 100µA a fondo de escala.
R2 – 57.6 Ω D1 – 1N60 (germanio)
  D2 – 1N60 (germanio)
Tabla de componentes

Alimentación:

  • V máx: Tensión de red
  • I  máx:
