Regulador de intensidad de luz

En este proyecto os voy a enseñar como montar un regulador de intensidad de luz, un dispositivo muy útil para esas habitaciones del hogar donde queremos disfrutar de una luz tenue para relajarnos.

regulador de intensidad de luz
Esquema eléctrico del regulador de luz

¿Porqué cambiar la intensidad de la luz de una habitación?

La iluminación de un espacio ofrece infinidad de posibilidades a la hora de conseguir crear diferentes ambientes y entornos. La cantidad de luz, el tipo de luz, la tonalidad y la disposición de las luminarias en una sala son determinantes a la hora de conseguir el efecto que deseamos.

Triac TIC226D

El triac es un dispositivo semiconductor de tres terminales que se usa para controlar el flujo de corriente promedio a una carga, con la particularidad de que conduce en ambos sentidos y puede ser bloqueado por inversión de la tensión o al disminuir la corriente por debajo del valor de mantenimiento.

El triac puede ser disparado independientemente de la polarización de puerta, es decir, mediante una corriente de puerta positiva o negativa.

Cuando el triac conduce, hay una trayectoria de flujo de corriente de muy baja resistencia de una terminal a la otra, dependiendo la dirección de flujo de la polaridad del voltaje externo aplicado.

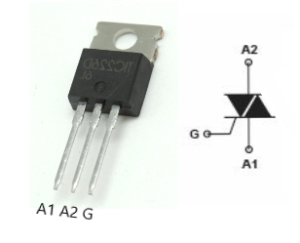

Identificación de los pines del TIC226D

Especificaciones

  • Corriente RMS de encendido IT(rms): 8 A
  • Tensión máxima de apagado repetitiva, Vdrm: 400 V
  • Corriente de trigger compuerta máxima (QI), Igt: 25 mA
  • Corriente de trigger de la compuerta máxima Vgt: 1.3 V
  • Potencia de pico de la puerta: 500 mW
  • Corriente máxima transitoria, No Repet., Itsm 50 Hz: 83 A
  • Corriente máxima de retención Ih: 50 mA
  • Temperatura máxima de operación: 125 °C
  • Encapsulado: TO-220
  • Número de pines: 3

Funcionamiento del regulador de intensidad de luz

El elemento activo de este proyecto es un triac TIC226D, el cual es comandado por el potenciómetro a través del diodo DIAC, que es del tipo 3202.

El triac puede ser montado sin disipador para cargas de hasta 100w, pero pasada esa potencia se hace indispensable el uso de uno.

El potenciómetro conviene que sea lineal, para que el brillo varíe en forma pareja a lo largo de todo el cursor.

El uso de la llave del potenciómetro se hace para conmutar la entrada de corriente.

Recuerde ser muy precavido dado que está trabajando con la tensión de red sin aislar.

Lista de componentes

ResistenciasCondensadoresVarios
R1, R2 – 8,2kΩC1 – 100nF/400vT1 – Triac TIC226D
P1 – 250kΩC2 – 47nf /400vD1 – Diac 3202
  S1 – Interruptor

Alimentación

  • V máx: Red eléctrica
  • I  máx:
