Medidor señal
de
recepción radiofrecuencia
En este proyecto vamos a montar un secillo medidor señal de recepción radiofrecuencia (RF), muy útil para el radio aficionado pues puede controlar el nivel de señal que le entra a su equipo.
Funcionamiento del medidor señal de recepción radiofrecuencia

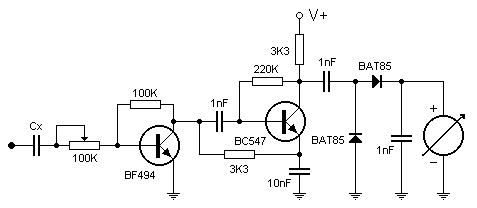

La señal a medir es ingresada a la entrada del condensador de desacople marcado como Cx, el cual debe tener un valor comprendido entre 10pF y 220pF, teniendo en cuenta que mientras menor sea su valor menos será cargado el circuito del receptor.
Luego de pasar por la etapa preamplificador, que esta formado por el transistor de RF BF494, la señal pasara a un segundo transistor el BC547, el cual hace las veces de amplificador.
La señal de salida obtenida de su colector, es rectificada por medio de los diodos schotty para a posteriori ser aplicada al instrumento.
Dicho instrumento puede ser cualquiera medidor analogico o digital cuya escala debe de estar comprendida entre los 50 y los 100µA.
En todos los casos la señal debe tomarse después del filtro, ya sea de 10.7Mhz o 455Khz.
Transistor BF494
El transistor BF494 está diseñado para su uso en aplicaciones de frecuencia media.
Usado en receptores de radio y televisión, sintonizadores de FM, mezcladores-osciladores AM de bajo ruido, amplificadores de FI
Características técnicas
- Disipación total del dispositivo (Pc): 0.3 W
- Tensión colector-base (Vcb): 30 V
- Voltaje colector-emisor (Vce): 20 V
- Tensión emisor-base (Veb): 5 V
- Corriente del colector DC máxima (Ic): 0.03 A
- Temperatura operativa máxima (Tj): 150 °C
- Producto de corriente — ganancia — ancho de banda (ft): 260 MHz
- Capacitancia de salida (Cc): 1.6 pF
- Ganancia de corriente contínua (hfe): 115
- Empaquetado / Estuche: TO92
Alimentación
- V máx: simple 12Vdc
- I máx: 0.1A
