Atmega

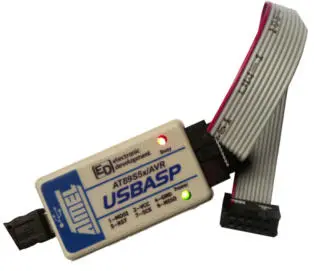

El programador USBasp ISP es un programador para los microcontroladores de la familia Atmel, AVR 51, ATMega, ATtiny, ATMEGA8 ATMEGA128 y muchos más.

Trabaja a través del puerto USB, esto se logra a través de un procesador ATMEGA 8.

Este programador es bastante elegante y compacto, realmente portable y sencillo de usar, para diferentes proyectos de electrónica, robótica o escolares.

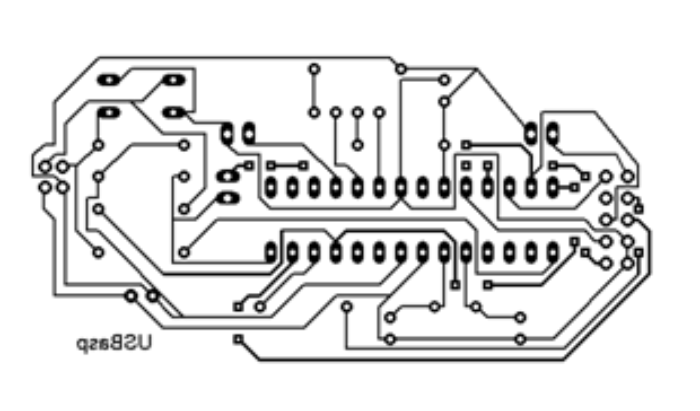

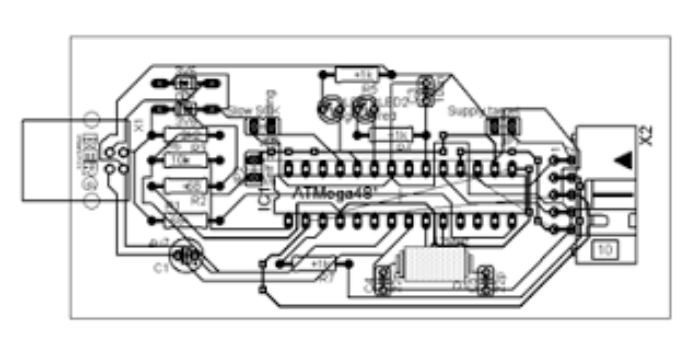

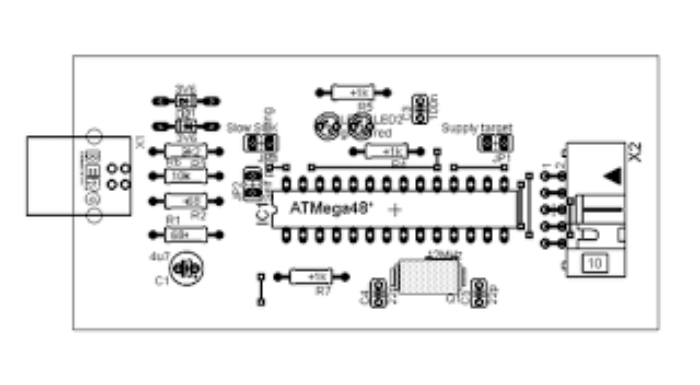

Configuración de Hardware:

Antes de que el firmware se escribe en el micro-controlador con USBasp, hay algunas configuraciones de hardware que necesitan ser entendidos.

Hay tres puentes en el hardware que se utiliza para la configuración, que son:

  • Puente 1 ( JP1 ) se utiliza para proporcionar alimentación de 5V a la diana a través de conector ISP . Si se conecta el puente , el objetivo no requiere alimentación externa , ya se ha obtenido de USBasp .
  • Jumper 2 ( JP2 ) se utiliza para realizar actualizaciones de firmware. Este puente debe estar conectado si usted quiere hacer la escritura / de actualización de firmware a .
  • Jumper 3 ( JP3 ) conectado con el pin PC2 como SCK ajuste. Si el objetivo tiene una velocidad de reloj más baja ( < 1,5 MHz) , entonces este puente debe ser conectada . SCK se reducirá de 375 kHz a 8 kHz.

Instalación del Firmware:

El Firmware se puede instalar utilizando PonyProg 2000 con una interfaz de puerto paralelo.

Los pasos para instalar el Firmware es el siguiente:

  1. Conecte el Jumper 2 ( JP2 ) .
  2. Conecte USBasp con PC / ordenador portátil a través del puerto USB. Cuando conecte este , habrá una advertencia “USB no reconocido ” . Simplemente ignore esta advertencia.
  3. Cargar la versión del firmware utilizado de conformidad con el micro-controlador .
  4. Establecer y fijar H -Fuse configuración L- fusible para cristal externo de 12 MHz . Para el ATmega8 , H- fusible = 0xC9 y L- fusible = 0xEF , mientras que para el ATmega48,H- fusible = 0xdd y L- fusible = 0FF .
  5. Haga clic escritura para escribir los ajustes anteriores.
  6. Cuando haya terminado, retire la parte posterior Jumper 2 (JP2) y desconecte el cable USB.

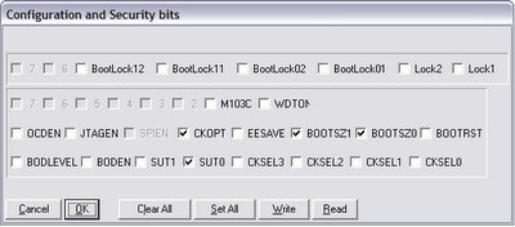

Para el ATmega8 , estableciendo H- fusible y L- fusible en PonyProg de ​​la siguiente manera :

Tabla de configuración

Descargas de archivo del proyecto

Usbasp.2009-02-28.tar
Usbasp.2011-05-28.tar
Pony-Prog_V2.07c.zip
