Cable
programación
para
engel 4800HD

Monta tu propio cable programación decodificador engel 4800HD para actualizar el firmare de estos decodificadores vía Serie con Punta mini-jack 2,5mm y puerto serie DB9 Hembra.

Este cable es validos para los modelos Engel RS4800 / RS4900 / EN1008.

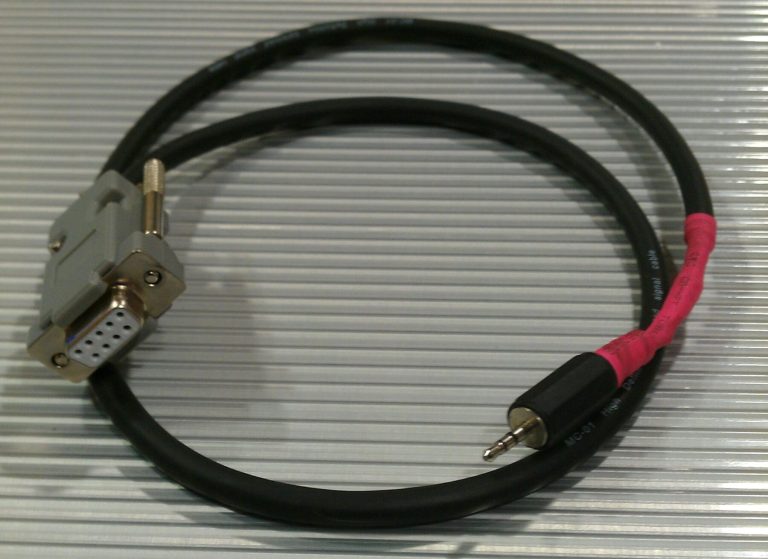

Cable serila para programación decodificador engel 4800HD

Materiales para su construcción

  • 1 metro de cable de 3 hilos de colores.

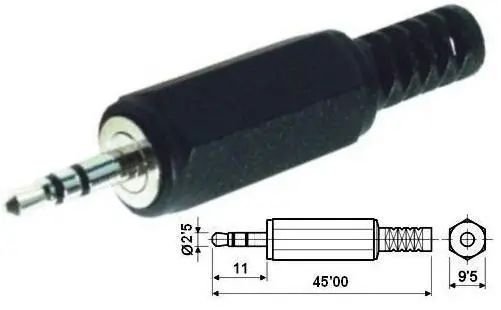

  • Conector mini-jack estéreo de 2,5mm.
  • Conector db9 Hembra.

Proceso de actualización de firmware o desbloqueo.

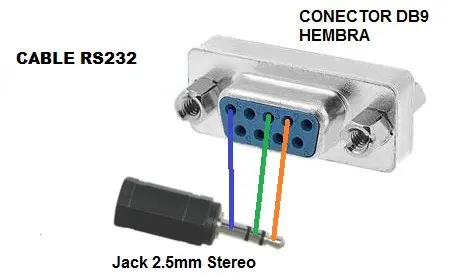

Cable programación decodificador engel 4800HD
ENGEL RS4800HD en proceso de actualizando del Firmware

Materiales necesarios para montar el cable de programación del decodificador engel 4800HD

  • Receptor ENGEL RS4800HD/Y (esto esta claro).
  • Cable serie RS232 a Mini-Jack 2,5mm.
  • Resistencia de 10Kohm.
  • Fichero “Firmware_Engel.abs” (El que vallamos a subir).
  • Programa “3606_EromUpgrade.exe“.

Una vez tengamos el receptor con la tapeta de arriba quitada, localizaremos la memoria U7: Eon 25Q64.

Puente con resistencia 10KΩ en pines 3 y 8 de memoria U7 – 25Q6

Sobre esta memoria tendremos que hacer un puente con la resistencia de 10KΩ entre los pines 3 y 8. Puedes soldar ese puente (recomendado) o mantenerlo con la mano.

Resistencia de 10kΩ a 1/4 vatio

Partimos de ENGEL RS4800 apagado, deberemos tener el cable rs232 mini-jack 2.5mm conectado y el puente con la resistencia 10KΩ colocado, ejecutaremos el programa “3606_EromUpgrade.exe

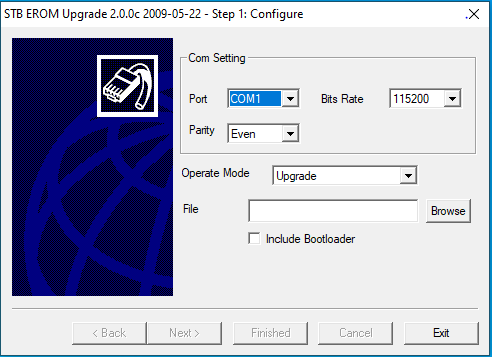

Pantalla principal del programa 3606_EromUpgrade.exe

Dejaremos todas las opciones tal y como vienen por defecto (ver imagen), y seleccionaremos la función “Upgrade” e “Include Bootloader”.
Pulsaremos botón “Browse“, para seleccionar el fichero Firmware que deseemos grabar en el Engel, por ejemplo “Firmware_Engel.abs”.

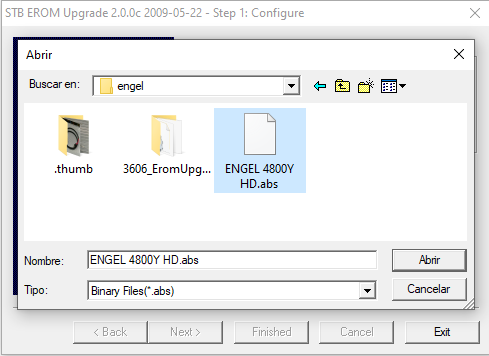

Pantalla elección del firmware a subir

Pulsaremos el botón “Next>” en el programa y conectaremos el alimentador 12Vcc al receptor ENGEL.

En este momento el programa estará intentando sincronizar con el receptor.

3606_EromUpgrade.exe intentando sincronizar con el Receptor

Una vez sincronizado nos aparecerá el mensaje “DONE” y rápidamente quitaremos el puente de la resistencia 10Kohm. Pulsaremos el botón “Next>” y comenzará la grabación del firmware en el Engel.

NOTA: Hay que quitar el puente rápidamente tras ver el mensaje “DONE“, por lo que quizás necesites ayuda de otra persona encargada de retirar ese puente.


Una vez haya concluida la carga del Firmware en el receptor ENGEL, pulsaremos al botón “Finish” y …

¡¡ Ya tenemos nuestro Receptor Engel de nuevo funcionando !!

Secuencia a seguir (resumida)

  1. Conectamos el cable serie RS232 al PC y al receptor Engel. El receptor Engel conectado al alimentador, pero aún sin encenderlo (“OFF”).
  2. Ejecutar el programa “3606_EromUpgrade.exe“.
  3. Elegimos en “Port” el puerto donde tenemos conectado el cable rs232 al PC (por defecto COM1).
  4. Ponemos la velocidad en “Bits Rate” de 115200.
  5. Seleccionar la operación a realizar: “Upgrade” (para meter firmware o listas de canales al deko) o “Dump” para leer del deco.
  6. Pulsamos en “Connect“.
  7. Pulsamos el botón de encendido del ENGEL.
  8. En pantalla mostrará “ON”..”on”.. “str” y “conn”. En ese mismo momento en el programa aparecerán varias opciones.
  9. Pulsamos doble clic en “All Chunk“.
  10. Elegimos el fichero de firmware formato “.abs“.
  11. Pulsamos “Next” y esperamos que acabe.
  12. El Deco se reiniciará y en su pantalla pondrá “Start“.
  13. Desconectamos el cable RS232 del Engel y lo conectamos al televisor.

Una vez finalizado el proceso tendremos que volver a configurar el Engel (Idioma, Wifi, etc).

Software necesario
