Monitor de pulsaciones
del
corazón

Este circuito es un monitor de pulsaciones del corazón, es un dispositivo que registrar la actividad cardíaca de su corazón (ECG).

El funcionamiento de este circuito es muy fácil, el transductor esta compuesto por un un LDR y un LED (rojo), y la señal de salida se monitorizara a través del led D1.

Monitor de pulsaciones del corazón
Esquema eléctrico del monitor de pulsaciones del corazón

El LED D1y el LDR D2 van uno seguido del otro ya que ahí debemos apoyar nuestro dedo, de esta forma el LED emite luz roja (roja para que tenga la menor atenuación en la longitud de onda que nos interesa) y el LDR recibe esta luz emitida por el LED, pero la idea es acondicionar esa señal recibida, osea cuando el corazón bombea sangre y llega al dedo, este se llena de sangre diminutamente este bombeo genera una diferencia de luz recibida por el LDR y una vez censada la diferencia se amplifica y se proyecta en el LED de salida.

De esta forma logramos ver los latidos del corazón en el led de salida.

Claro no tienen nada de divertido ver un led parpadeando al ritmo del corazón, por eso al no ser un circuito digital la salida del led que proyecta los latidos es análoga, por ende se puede acoplar esta salida por ejemplo a un ordenador entrando por su Line-In y analizando este “sonido” con algún programa ej. Audacity (free) podemos detallar la forma de onda de los latidos del corazón.

A continuación se mostrara la forma de montar el LED y LDR.

Monitor de pulsaciones del corazón

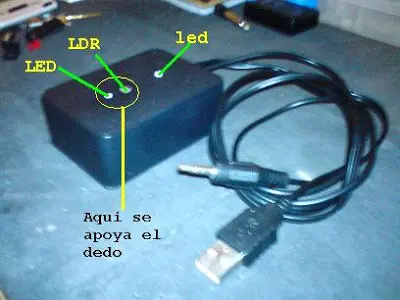

Prototipo del monitor de pulsaciones terminado

Dispositivo conectado a la entrada de linea de sonido del PC y analizado con el programa Audacity

Monitor de pulsaciones del corazón

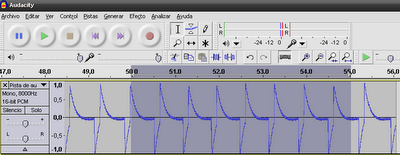

Sonido analizado con el programa Audacity

Aquí nos muestra que desde el segundo 50 al 55 tenia 8 pulsaciones, osea 96ppm medida standard.

Funcionamiento

Incorpora un timer monoestable que cumple la función de filtro de burst, el cual cumple la función de temporizar aproximadamente 160ms tras detectar un nivel alto en su disparo, este se utiliza para eliminar el posible burst que existe como ruido eléctrico.

Monitor de pulsaciones del corazón

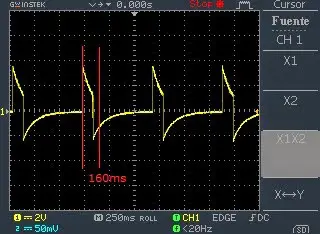

Visualización en el osciloscopio de la señal que sale del bloque amplificador y comparador

Como podemos ver en el gráfico del osciloscopio podemos apreciar la señal que sale del bloque amplificador y comparador.

En este caso lo que tenemos es una prueba de laboratorio, donde la señal se encuentra limpia y sin burst, pero en otros ambientes el test ha sido distinto y el timer monoestable de 160ms de delay ha desechado ese ruido eléctrico, quedando así una salida que permanecerá a nivel alto durante 160ms.

Mediante la salida 3 “OUT” del 555 podremos inyectar la señal a un microcontrolador, contador, Led, Buzzer, etc…

El potenciómetro “Trigger” se utiliza para ajustar la sensibilidad.

Alimentación

  • V máx: simple 5 Vdc
  • I  máx: 0.5A
