Generador de Pulsos para LASER


Esquema eléctrico del generador de pulsos para láser
Esquema eléctrico del generador de pulsos para láser

Este circuito que vamos a mostrar es un generador de pulsos para LASER, se utiliza para el testeo de equipos láser donde es necesario comprobar el funcionamiento de prismas motorizados.

Este cuenta con un 555 como base de tiempo para la generación de pulsos y una etapa de potencia con un transistor Darlington NPN (TIP122), se alimenta con una batería de 9V.

El circuito entrega señal para un modulo láser homologado, no para el diodo láser. Es posible adaptarlo para este diodo.

También se suelen usar estos generadores de pulsos en frecuencias Estroboscópica para encontrar el punto de giro de un volante de contrapeso (en autos). o bien el modulo láser sin el lente se utiliza como Dazzler.


ATENCIÓN

hay que tener precaución al manipular equipos láser, ya que estos pueden causar cegueras, quemaduras, etc.. No nos hacemos responsables del mal uso del LASER.

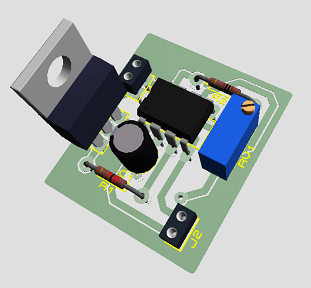

Vista de componentes del modulo láser
Vista de componentes del modulo láser

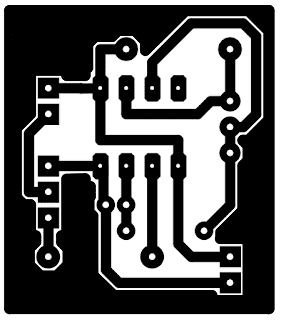

Vista de lado pistas del modulo láser
Vista de lado pistas del modulo láser

Alimentación:

  • V máx: simétrica +/- 9Vdc
  • I  máx: 0.5A
