Generador de señal pulsos láser

En este proyecto vamos a montar un generador de señal de pulsos láser, dieseñando a partir del famoso temporizador 555 va a funcionar como generador, por sus sencille del diseño este circuito va hacer muy facil de contruir. artractivo por su sencillo de montaje.

Generador de señal pulsos láser

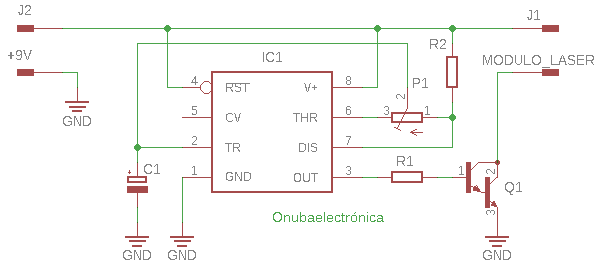

Esquema eléctrico del generador de señal pulsos láser

Este circuito se puede utilizar para el testeo de equipos láser donde es necesario comprobar el funcionamiento de los prismas motorizado.

Funcionamiento

Este diseño cuenta con el temporizador universal 555 como base de tiempo para la generación de pulsos y una etapa de potencia con el transistor Darlington NPN (TIP122), se puede alimentar con una batería de 9V.

El circuito entrega señal para un modulo láser homologado, no para el diodo láser. Es posible adaptarlo para este diodo.

También se suelen usar estos generadores de pulsos en frecuencias Estroboscópica para encontrar el punto de giro de un volante de contrapeso (en autos). o bien el modulo láser sin el lente se utiliza como Dazzler.

Atención

hay que tener precaución al manipular equipos láser, ya que estos pueden causar cegueras, quemaduras, etc.. No nos hacemos responsables del mal uso del LASER.

Prototipo del diseño

Generador de señal pulsos láser

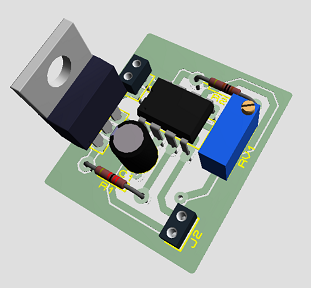

Vista de componentes del modulo láser
Generador de señal pulsos láser

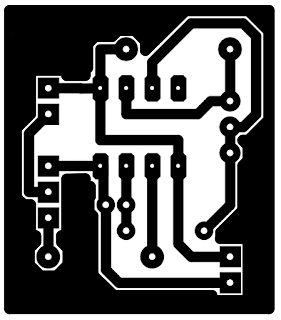

Vista de lado pistas del modulo láser

Lista de componentes

Resistencias Condensadores Varios
R1 – 22kΩ C1 – 47μF/16v IC1 – LM555
R2 – 1KΩ   Q1 – TIP102
P1 – 50KΩ

Alimentación

  • V máx: simétrica +/- 9
  • VdcI  máx: 0.5A
