Transmisor de señal AM


Este transmisor de señal AM es de frecuencia fija, ya que se trata de simplificar al máximo el circuito para que se comprenda el funcionamiento de una transmisión en amplitud modulada.

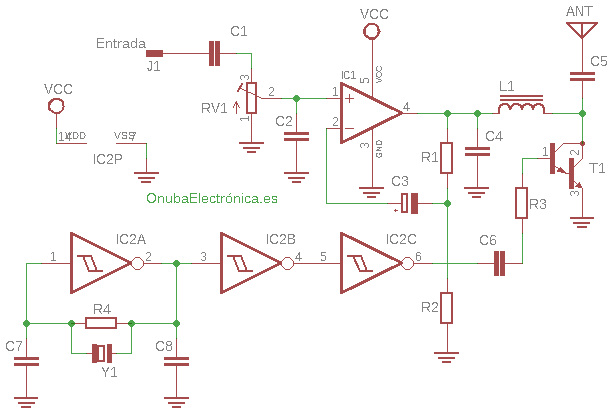

Esquema eléctrico del transmisor de señal AM
Esquema eléctrico del transmisor de señal AM

Para comprender mejor esta idea teórica la siguiente imagen muestra las tres etapas de la señal, que casualmente son las tres etapas del circuito.

Primero observamos la señal a modular o el dato, es la señal que nos interesa transmitir, por ejemplo audio, en este caso es una función senoidal para no complicar la idea.

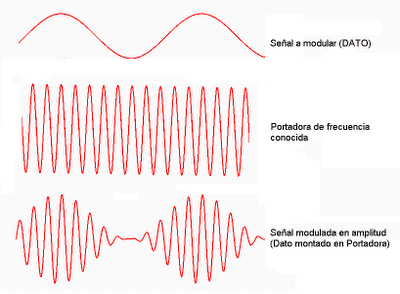

Proceso de modulación por amplitud de una señal
Proceso de modulación por amplitud de una señal

En la segunda señal, podemos observar una señal senoidal de mayor frecuencia, esta es la señal portadora, es donde se inyectara la señal Dato para que pueda ser transmitida.

Para aclarar un poco el concepto, no seria posible transmitir un sonido de 8kHz, en una portadora de 1kHz, porque la frecuencia de la señal de Dato es mayor que la frecuencia de la portadora. para poder transmitir la señal de Dato, el ancho de banda de la portadora debe ser mayor que la de los Dato.

Ejemplo:

El sonido en la AM comercial viaja en mono y con una calidad PCM (modulación por impulsos codificados) de 5 o 6kHz, por eso podemos montarla en una portadora de 1MHz como, ahora si pasamos a la FM comercial notoriamente la calidad de audio aumenta y también sus canales por eso elevamos esta calidad y por consiguiente la portadora pasaría a ser de 100MHz.

La tercera gráfica es la señal de Dato ya inyectada en la portadora.

Funcionamiento

El circuito es muy simple, consta de tres etapas, oscilador (portadora), modulador (amplificador de audio) y mezclador (transistor de potencia)

  • El Oscilador se desarrollo en base a un oscilador a cristal de cuarzo con feedback en una compuerta (se puede usar cualquier compuerta, no precisamente tiene que ser una Schmitt Trigger.) la frecuencia esta dada por el valor del cristal, en mi caso utilice uno de 3,58MHz (extraído del oscilador de señal de crominancia de un TV color), pero es posible utilizar otro cristal de otro valor.Este circuito genera una onda semi-cuadrada, digo semi porque no llega a ser cuadrada pero nos servirá para el circuito, luego pasa por otras 2 compuertas para aprovechar las propiedades de la compuerta antirepique.
  • El Amplificador es el encargado de tomar la señal de audio y amplificarla a un nivel tal que nos sea útil para mezclar con la portadora y comandar el transistor de potencia, para ello se utiliza el TDA2003 pero es posible utilizar cualquier amplificador, ya sea integrado o a transistores.
  • El Mezclador es el transistor TIP122, utilice este darlington ya que tiene mayor ganancia que otros y me resume un poco el tema del mezclador, sino habría que polarizar una multi-etapa. Este transistor es comandado por el oscilador el cual esta acoplado directamente a la base del mismo generando una frecuencia de 3,58MHz.

Si nosotros obviaríamos el amplificador de audio solo quedaría el choque de RF comandado por el transistor en configuración emisor común, de esta forma el choque recibiría los 3,59MHz y solo se emitirá por la antena la portadora.

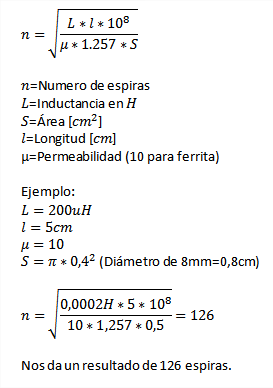

Calculo del la bobina de choque

Formula para calcular la bobina de choque

Alimentación:

  • V máx: simple 12Vdc
  • I  máx: 0.5A
