Esquemas del spectrum de 48k

Aquí os traigo unos esquemas eléctricos del spectrum de 48k con imágenes del interior de este famoso ordenador personal de los años 80. Tal vez tengais todavía algunos por algún rincón de la casa averiado y queréis volver a revivirlo.

Esquemas del spectrum de 48k

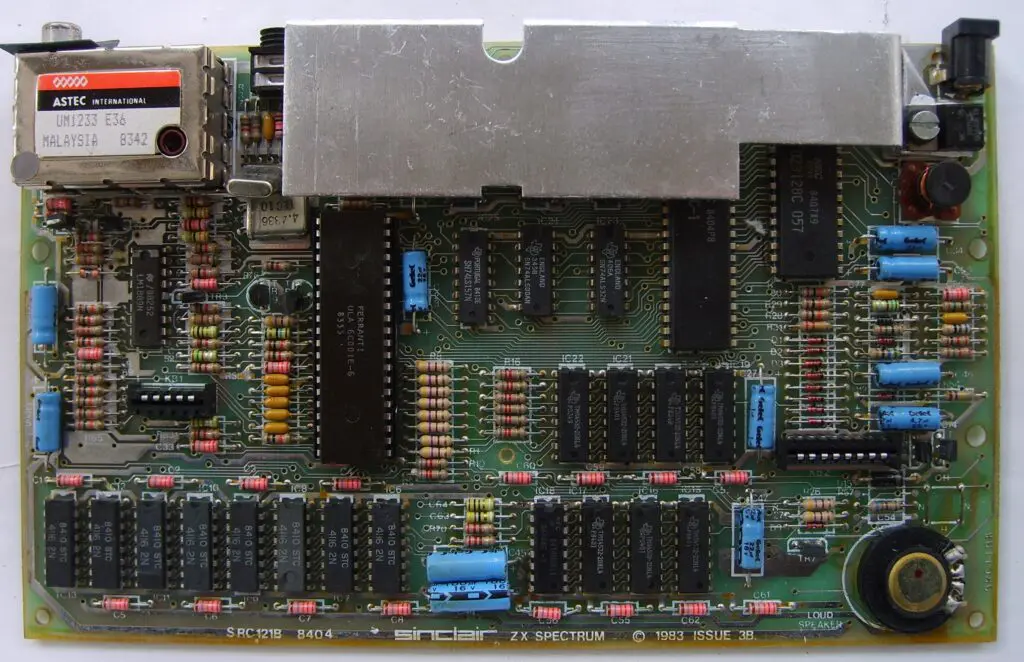

Placa base del spectrum de 48k (ISSUE 3B)

Este ordenador de 8 bits basado en el microprocesador Zilog Z80A, fabricado por la compañía británica Sinclair Research y lanzado al mercado el 23 de abril de 1982.

En Europa, el Sinclair ZX Spectrum fue uno de los microordenadores domésticos más populares de los años 1980.

Su optimizado y compacto diseño hizo las delicias de miles de aficionados a la informática y los videojuegos. Aún hoy perduran miles de fanes del Spectrum que siguen jugando a sus juegos (con emuladores que cargan sus ficheros volcados de cintas). Además hay un mercado de coleccionismo tanto de cintas de juegos originales como de los propios Spectrum.

Esquemas del spectrum de 48k
Modificación echa en el circuito de alimentación
Esquemas del spectrum de 48k
Cambio de los condensadores de la alimentación
Esquemas del spectrum de 48k
Distribución de los componentes en la placa base
Esquema eléctrico del Spectrum de 48k

Esquema del circuito de alimentación

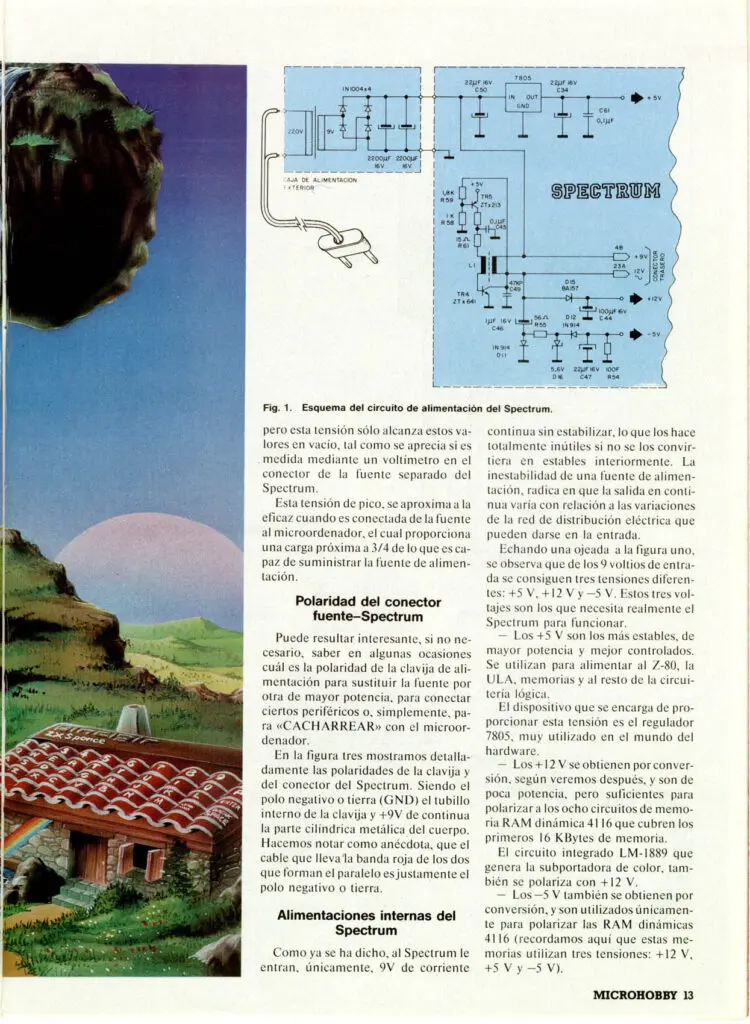

Esquema eléctrico de la alimentación del spectrum 48K (MicroHobby)

Características internas del spectrum 48k

Las características del ZX Spectrum original incluían:

  • Microprocesador Zilog Z80A a 3,5 MHz (bus de datos de 8 bits y bus de direcciones de 16 bits). Acompañando al procesador principal estaba la ULA (Uncommitted Logic Array), encargada de realizar funciones auxiliares.
  • Dos configuraciones de RAM con 16 kB o 48 kB. Es interesante señalar que, contrariamente a lo que el marketing podría haber recomendado, no se incluían los 16 kB de ROM de cada máquina. Así, la memoria total de ambos modelos era realmente de 32 y 64 kB. El límite del direccionamiento de 16 bits es de 64 kB.
  • Estos 16 kB de ROM incluían un intérprete del lenguaje BASIC SINCLAIR desarrollado por la compañía Nine Tiles Ltd. para Sinclair y que era una evolución del que ya desarrollaran para dos anteriores máquinas comerciales de la marca, el ZX80 y el ZX81, y de las que el Spectrum es continuador.
  • Teclado de caucho integrado en el ordenador en el modelo de 16 kB y en la primera versión de 48 kB. El teclado de caucho original oprimía dos membranas con pistas conductoras que servían para detectar la presión.
  • Sistema de almacenamiento en cinta casete de audio común. Se accedía a los datos a una velocidad de 1.500 bit/s de media. Un juego de 48 kB tardaba como media algo menos de 4 minutos en cargar. Había juegos que usaban su propio sistema de carga, denominado “turbo”, a mayor velocidad que la estándar del sistema operativo en ROM, aunque ligeramente más propensos a producir errores de carga.
