Monitor de carga para batería

En este proyecto que os muestro a continuación vamos a realizar un monitor de carga para batería con LED´s, muy facil de construir.

Esquema eléctrico del monitor de carga para batería de 12v con led's
Esquema eléctrico del monitor de carga para batería de 12v

Descripción del monitor de carga para batería

Basicamente este circuito lo que hace es monitorizar el proceso de carga de una batería, como por ejemplo la de un automóvil que generalmente suelen ser de 12 voltios.

Una vez se haya construido el circuito, es necesario hacerle unos ajustes finales y para ello se utilizara un multímetro digital, con lo que lograremos un ajuste preciso.

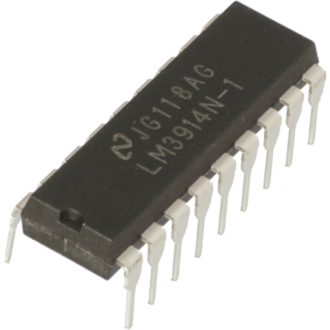

Para lograr nuestro objetivo utilizamos el circuito integrado LM3914.

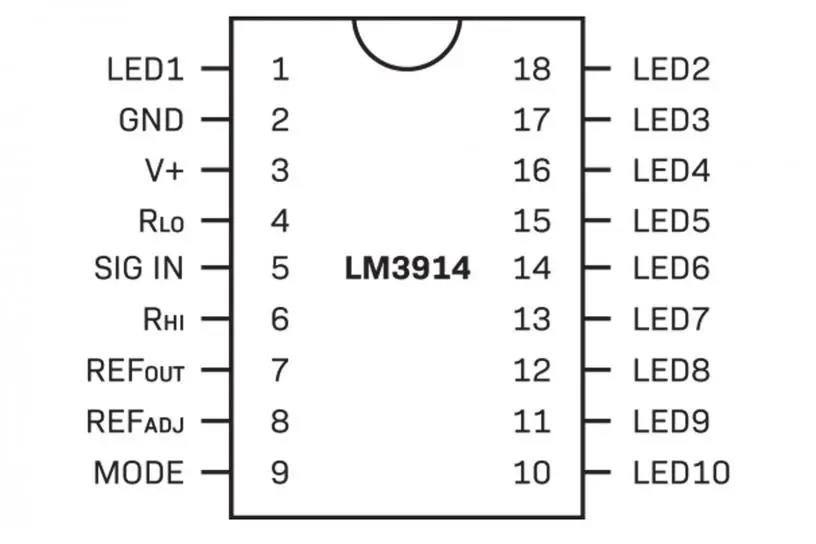

Identificación de los pines del LM3914

El circuito integrado LM3914 es un medidor de voltajes analógicos y controlador de hasta 10 LEDs individuales. Estos LEDs pueden visualizarse en “modo barra” o “modo punto”, modo que puede habilitarse o deshabilitarse poniendo o quitando el pin 9 del circuito integrado a VCC.

Este circuito integrado está diseñado para visualizar el valor de una señal eléctrica, comparado con un valor de referencia de voltaje preestablecido.

Ajustes

Poner un voltaje de 12.65 V entre el terminal positivo y el terminal negativo de circuito, ajuste el potenciómetro (VR) hasta que el diodo LED 10 esté encendido. Después disminuir poco a poco este voltaje y verá que los otros LEDs se encenderán en secuencia hasta llegar al LED1.

Cuando solamente esté encendido el LED1 debe de haber un voltaje de aproximadamente 11.85 V entre los terminales del circuito.

Con un voltaje de 12.65 V o más la batería estará totalmente cargada y con un voltaje de 11.85 V o menos se considera que la batería está descargada.

Funcionamiento

Si despues de conectar nuestro visualizador del estado de la batería y los diodos LEDs 1, 2 y 3 se encienden, nos esta indicando que la carga de la batería es menor del 30%. Si por el contrario son los diodos LEDs 4, 5, 6 y 7 los que estan encendidos, ésto indican que la carga está entre un 30%  y el  50% y por ultimo si los diodos LEDs 8, 9 y 10 son los que estan encendidos, nos indicaran que la carga de la batería es mayor del 50%.

Este circuito consume menos de 10 mA, siempre y cuando este escogido el “modo punto”. Lo que significa que sólo se enciende un LED a la vez. Si se utiliza el “modo barra”, el consumo de corriente es mayor.

La intensidad de iluminación que tienen los LEDs se puede cambiar modificando el valor de la resistencia R3. El diodo D1 se utiliza para prevenir una posible polaridad inversa.

Lista de Componentes

ResistenciasCondensadoresVarios
R1 – 56kΩC1 – 47µf / 25vD1 – 1N4007
R2 – 150kΩC2 – 0,1µfLD1.., LD3 – Leds Verde
R3 – 18kΩ LD4.., LD7 – Leds Amarillo
R4 – 5k6Ω LD8.., LD10– Leds Rojo
VR – 10kΩ IC1 – LM3914

Alimentación:

  • V máx: Batería
  • I  máx:
