El Medidor de Campo


El Medidor de Campo es una herramienta que se utiliza para calcular la intensidad del campo electromagnético o determinados parámetros de una señal de radiofrecuencia.

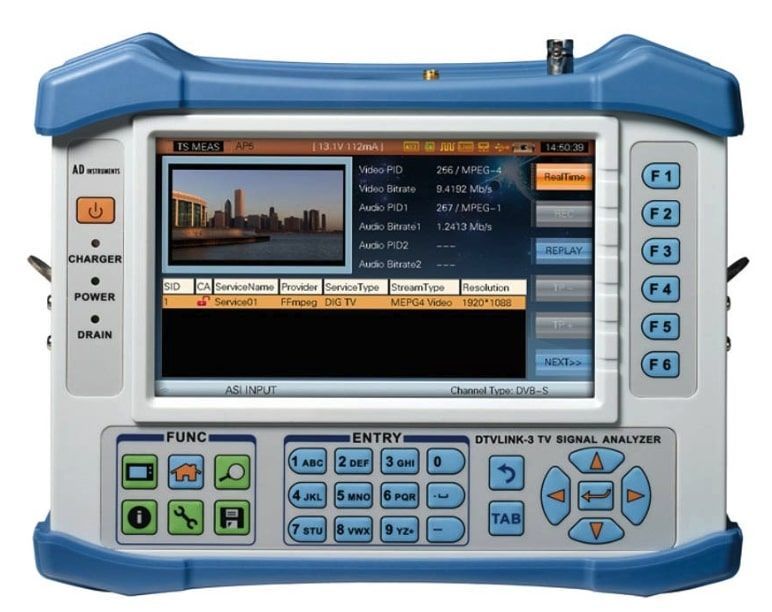

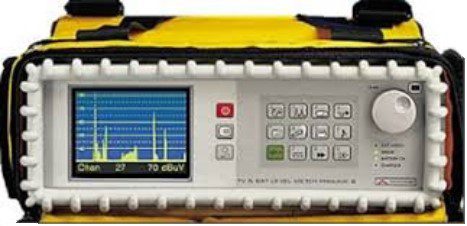

Medidor de Campo
Medidor de Campo

Esa señal podría ser las que se encuentra en la salida del amplificador en la toma de antena colectiva. También podría ser, la que está en las tomas ubicadas dentro de las casas.
El medidor de campo transforma esas lecturas en imágenes del espectro, de esta forma nos muestra gráficamente tanto las señales analógicas como las digitales.
Se puede medir el canal que recibe, la intensidad y la frecuencia de esta recepción.

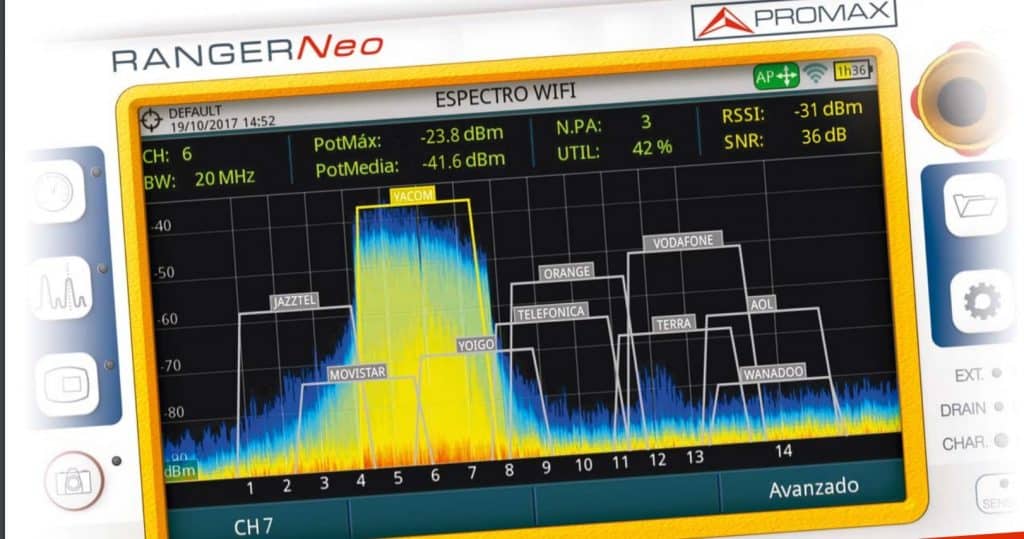

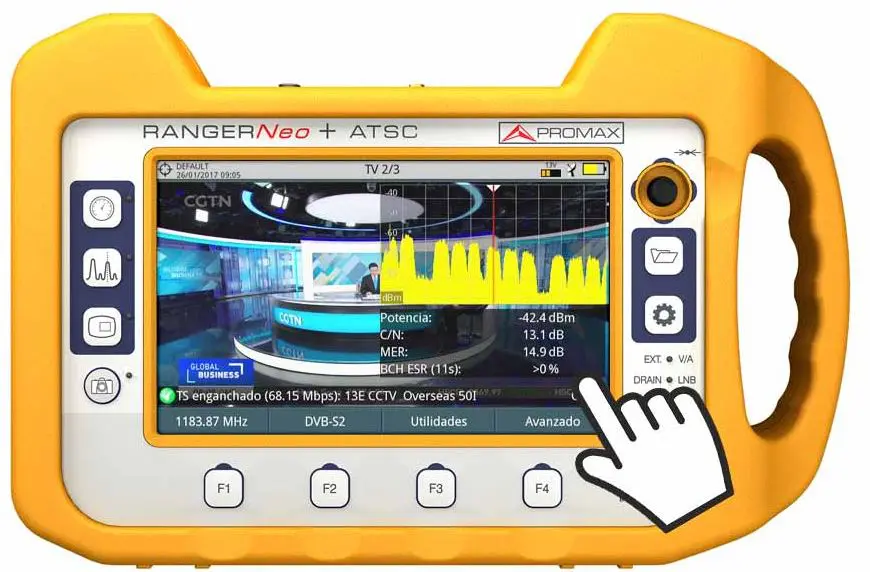

Medidor de campo RANGERNeo analizando el espectro Wifi
Medidor de campo RANGERNeo analizando el espectro Wifi

Dentro del ámbito de las telecomunicaciones, el medidor de campo es utilizado para apuntar las antenas de radio, televisión y satélite, aunque parece hacerlo en casa también podemos usar una función que traen los receptores de satélite incorporada. El objetivo es conseguir menos pérdidas y por tanto, tener la mejor señal.

Los medidores analizan a su vez que la señal llegue de forma adecuada a las tomas, al tiempo que localiza las interferencias que pueden perjudicar dichas emisiones.

Funciones del medidor de campo.

  • Indicar el nivel de señal: el medidor de campo identifica la señal que se mide y la muestra a través de una barra gráfica o o numéricamente a través de la pantalla. Estas medidas se hacen en decibelios microVoltio (dBµV).
  • Seleccionar el canal a medir: con un teclado numérico o un botón de tipo rotativo se puede suele poder seleccionar el canal que se desea. Los medidores de campo digitales hacen posible la variación de los saltos de frecuencia de 50Khz en 50 Khz, de 100Khz en 100Khz, etc. La frecuencia escogida se expondrá de forma numérica en la pantalla en Mhz y Khz.

El equipo, también nos permite escoger el máximo de señal: conocido como fondo de escala.
También nos permite escoger los valores máximos sin sobrecargar las entradas. Esos valores se mantienen entre 80dBμV y 120dBμV.

  • Selecciona la banda: los televisores pueden sintonizar las tres bandas conocidas. En el equipo de medición se activa la opción de cambio de banda cuando oscile la señal del satélite.
  • Representar gráficamente el espectro: a través de imágenes nos permite ver la intensidad de las señales dentro de dos límites de frecuencia escogidos; con esta información se realizan comparaciones de la mejor señal. Algo parecido a lo que sería un analizador de espectro en el ámbito del laboratorio.

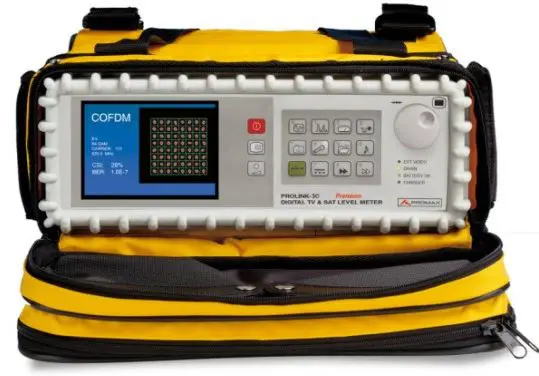

Medidor de campo Promax
Medidor de campo Promax

El instrumento puede transformar las ondas electromagnéticas en una imagen del espectro electromagnético y lo presenta en forma de gráfico.

Se utiliza tanto para señales analógicas como digitales: DVB-S (QPSK), DVB-C (QAM) y DVB-T (COFDM). Aparte de enseñarnos una imagen del espectro electromagnético, el equipo también nos puede mostrar el canal que está recibiendo, en qué frecuencia lo recibe y la intensidad de la señal medida en dBµV (Decibelios microVoltio).
