El Osciloscopio


El osciloscopio es un instrumento de medición electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en electrónica de señal, frecuentemente junto a un analizador de espectro.

Las formas de las ondas se pueden modificar en sus ejes vertical y horizontal para dar cabida a distinta información.

Osciloscopio RIGOL DS1052E
Osciloscopio RIGOL DS1052E

Existen básicamente dos tipos de controles que son utilizados como reguladores que ajustan la señal de entrada y permiten, consecuentemente, medir en la pantalla y de esta manera se puede ver la forma de la señal medida por el Osciloscopio, esto denominado en forma técnica se puede decir que el Osciloscopio sirve para observar la señal que quiera medir.

En el Osciloscopio digital la señal es previamente digitalizada por un conversor analógico-digital. Al depender la fiabilidad de la visualización de la calidad de este componente, esta debe ser cuidada al máximo.

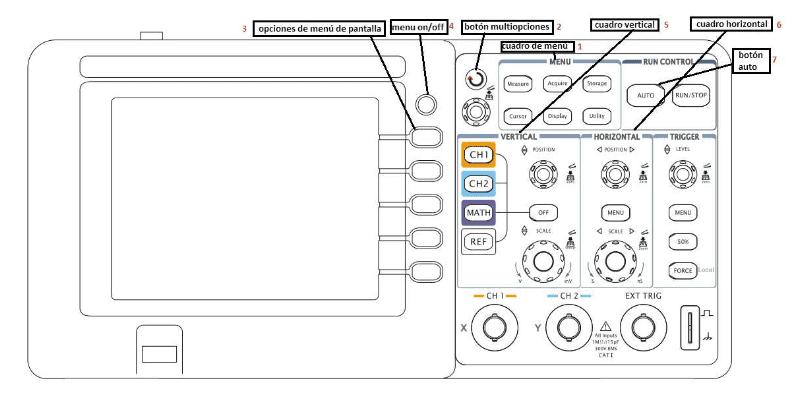

Controles Principales de el Osciloscopio Digital Rigol-DS1052E

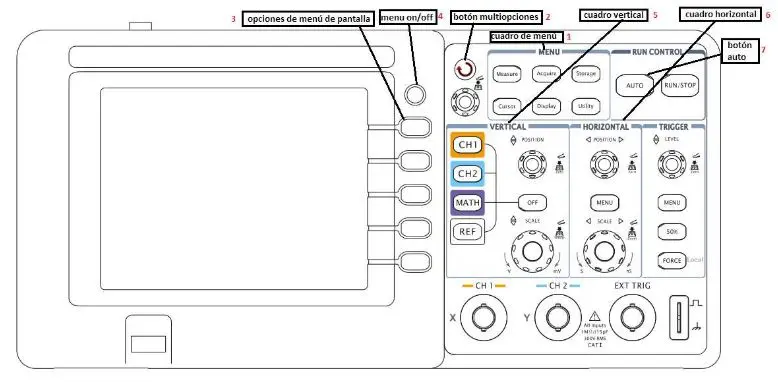

Controles Principales del Osciloscopio Digital Rigol-DS1052E

Las características y procedimientos señalados para los osciloscopios analógicos son aplicables a los digitales. Sin embargo, en estos se tienen posibilidades adicionales, tales como el disparo anticipado (pre-triggering) para la visualización de eventos de corta duración, o la memorización del oscilograma transfiriendo los datos a un PC. Esto permite comparar medidas realizadas en el mismo punto de un circuito o elemento. Existen asimismo equipos que combinan etapas analógicas y digitales.

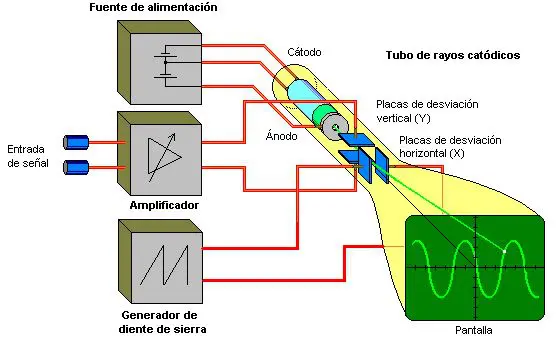

Representación esquemática de el osciloscopio
Representación esquemática de un osciloscopio

Estos osciloscopios añaden prestaciones y facilidades al usuario imposibles de obtener con circuitería analógica, como los siguientes:

  • Medida automática de valores de pico, máximos y mínimos de señal. Verdadero valor eficaz.
  • Medida de flancos de la señal y otros intervalos.
  • Captura de transitorios.
  • Cálculos avanzados, como la FFT para calcular el espectro de la señal. Manejo de los controles que posee el Osciloscopio.

preparación del equipo, antes de medir

  1. Conectar el Osciloscopio a la línea. Luego proceda a su encendido.
  2. Conectar la punta de prueba a uno de los canales y seleccionar ese canal en el Osciloscopio.
  3. Ajustar los controles de posición horizontal (x) y de posicionamiento vertical (y) de tal modo que aparezca un haz horizontal en el centro de la pantalla.
  4. calibra la intensidad y la focalización del haz horizontal en la pantalla.
  5. Ajustar los controles de selección de barrido (tiempo/div.) y de amplitud (volts./div) de tal manera que se pueda visualizar la señal de calibración.

Obtención de las Figuras de Lissajous

Jules Antoine Lissajous fue un físico francés

Jules Antoine Lissajous fue un físico francés, que da nombre a las curva de Lissajous.

Entre otras innovaciones, Lissajous inventó el aparato de Lissajous, un dispositivo que crea las figuras que llevan su nombre.

Las Figuras de Lissajous se obtienen de la superposición de dos movimientos armónicos perpendiculares:

En mecánica clásica, la trayectoria de un movimiento armónico complejo bidimensional es una curva de Lissajous.

representación de la curva de Lissajous
Curva de Lissajous

A) En el circuito, procede a conectar los bornes X y Y del Osciloscopio.

  • El punto común del Osciloscopio en el punto B.
  • El canal Y del Osciloscopio en el punto C.
  • El canal X del Osciloscopio en el punto A.

B) Seleccionar la posición X-Y en el control de barrido para obtener un a figura de Lissajous.

C) Obtención de las figuras de Lissajous con dos generadores de audio frecuencia.

  • Ajustar la señal sinusoidal de un generador a 10V. pp y una frecuencia de 1KHz.
  • Ajustar la señal sinusoidal de otro generador a 10V. pp y una frecuencia de 2KHz.
  • Conectar el primer generador al canal X del Osciloscopio.
  • Conectar el segundo generador al canal Y del Osciloscopio.
  • Seleccionar la posición X-Y en el control del barrido para obtener una figura de Lissajous.

Variar las frecuencias de los dos generadores, tales que estén en las proporciones de: 2 a 3, 1 a 3, 2 a 5, y 1 a 4; y ajustar los controles del Osciloscopio para obtener las figuras de Lissajous respectivas.
