Conector USB Engel RS4800Y/HD


Vamos a instalar un conector usb adicional al Engel RS4800Y/HD, internamente este decodificador trae los pad libres para dicha modificación. Esto sera muy útil por si se nos avería el modulo wifi que trae incorporado en su interior y no encontramos un repuesto.

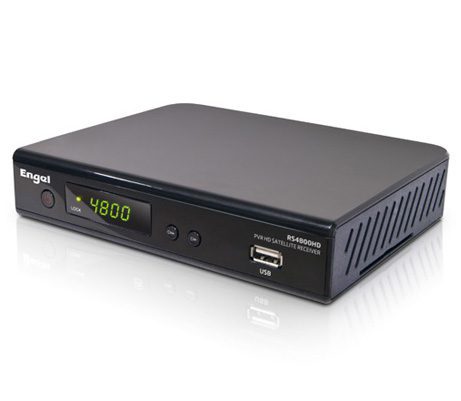

Decodificador Engel RS4800HD/Y
Decodificador Engel RS4800HD/Y

El Engel RS4800HD/Y viene de fábrica equipado con una tarjeta de red inalámbrica (wifi) que está conectada a la placa y que a pesar de que puede ser retirada, no es tan fácil adquirir en el mercado otro modulo para reemplazarlo y así poder solventar el problema.

Si tu eres de esas personal mañosas y te quieres arriesgar, (siempre bajo tu responsabilidad), podrás tú mismo añadirle este usb extra al decodificador.

Instalación

En primer lugar debemos abrir dicho decodificador. Para ello retiraremos las cuatro “patas” de goma que veras en su parte baja y así accederemos a los cuatro tornillos y podremos retirarlos.

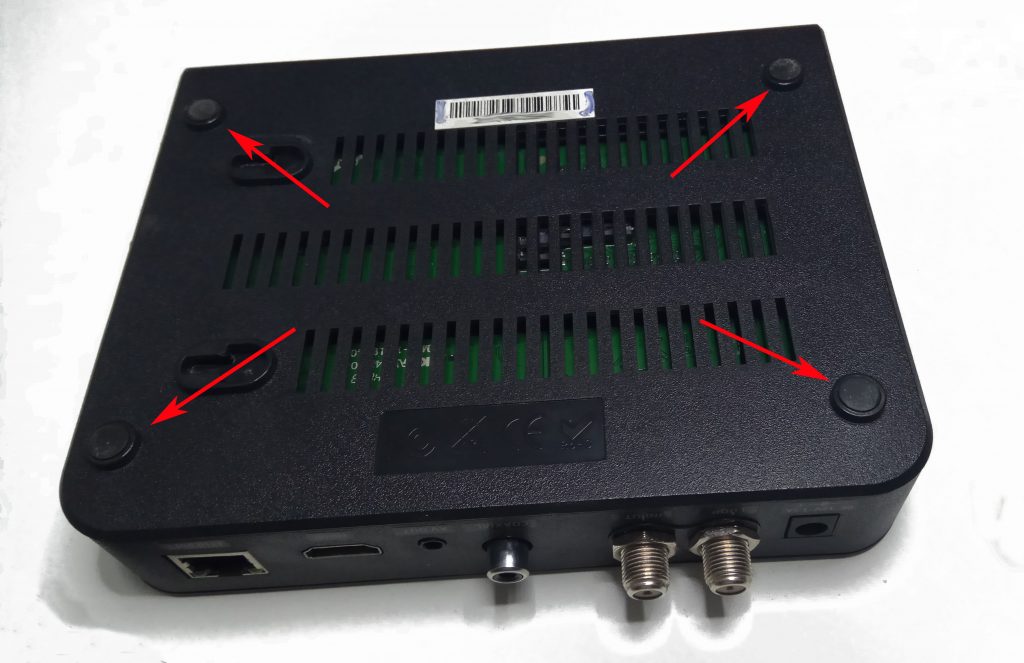

Tapones de los tornillos de la parte de abajo del receptor Engel
Tapones de los tornillos de la parte de abajo del receptor Engel

Una vez retirados los tornillos, la apertura es muy sencilla. Sosteniéndolo con una mano por arriba y otra por abajo, el decodificador se abrirá desde atrás y al alcanzar una cierta abertura el solo se soltará de la parte delantera.

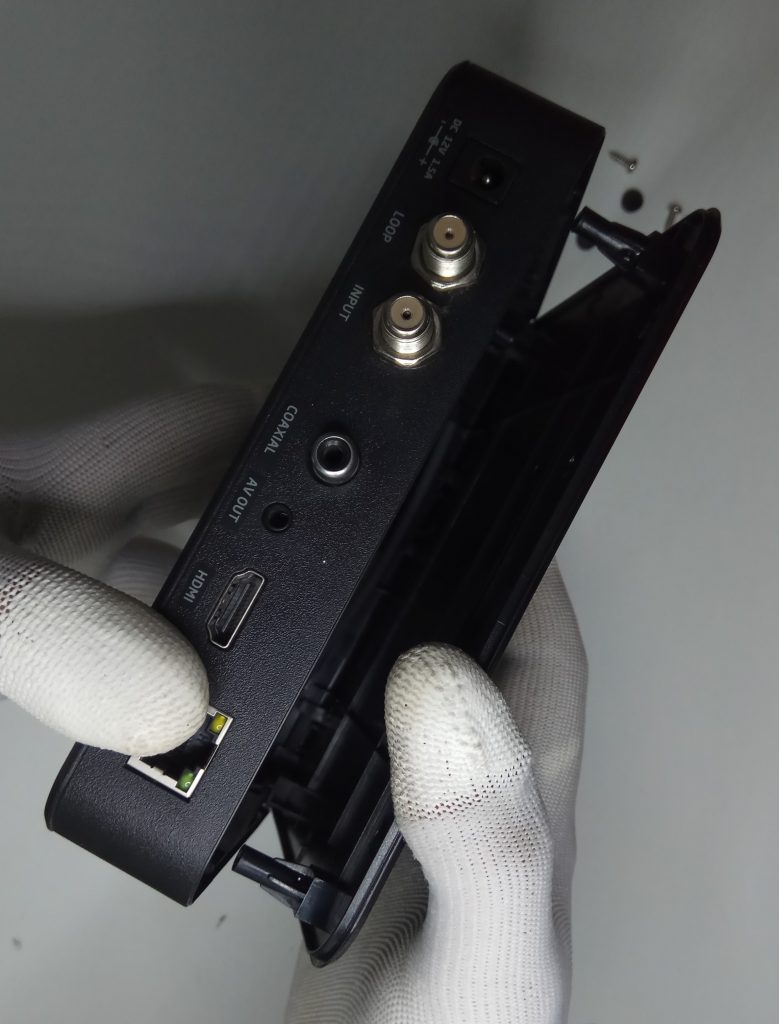

Abriendo la carcasa superior del receptor Engel
Abriendo la carcasa superior del receptor Engel

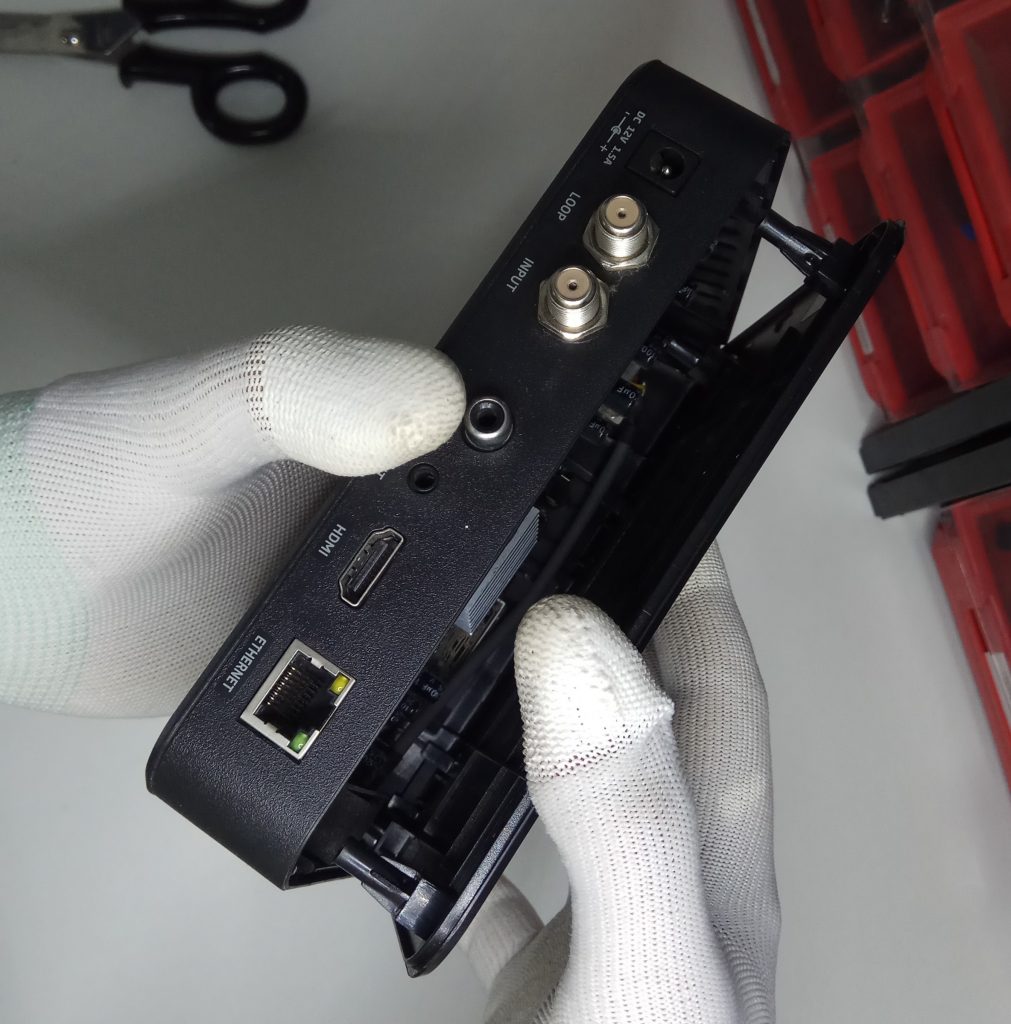

Apertura de la carcasa superior del receptor engel
Apertura de la carcasa superior del receptor engel
Quitando la carcasa superior del receptor engel
Quitando la carcasa superior del receptor engel

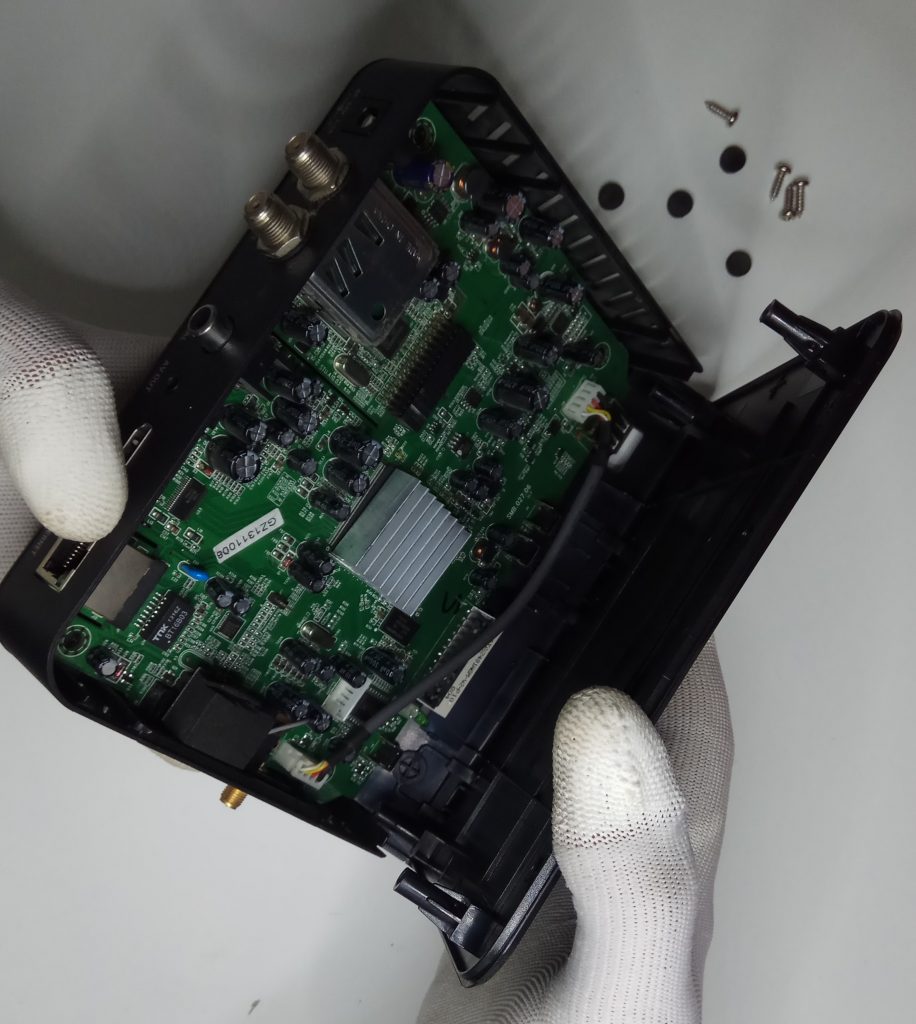

Una vez abierto esto es lo que encontraremos:

Modulo de wifi que trae internamente el receptor engel
Modulo de wifi que trae internamente el receptor engel

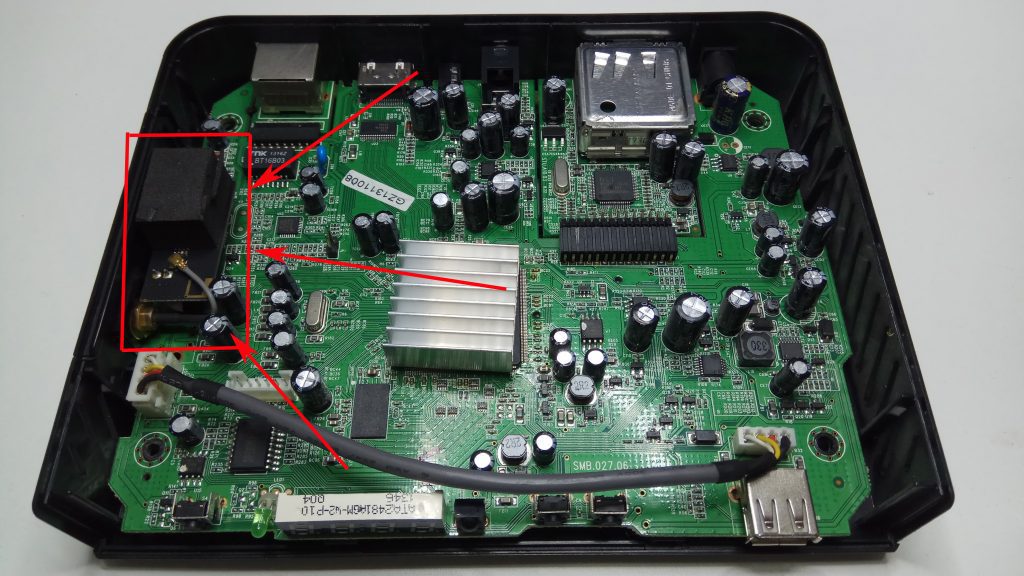

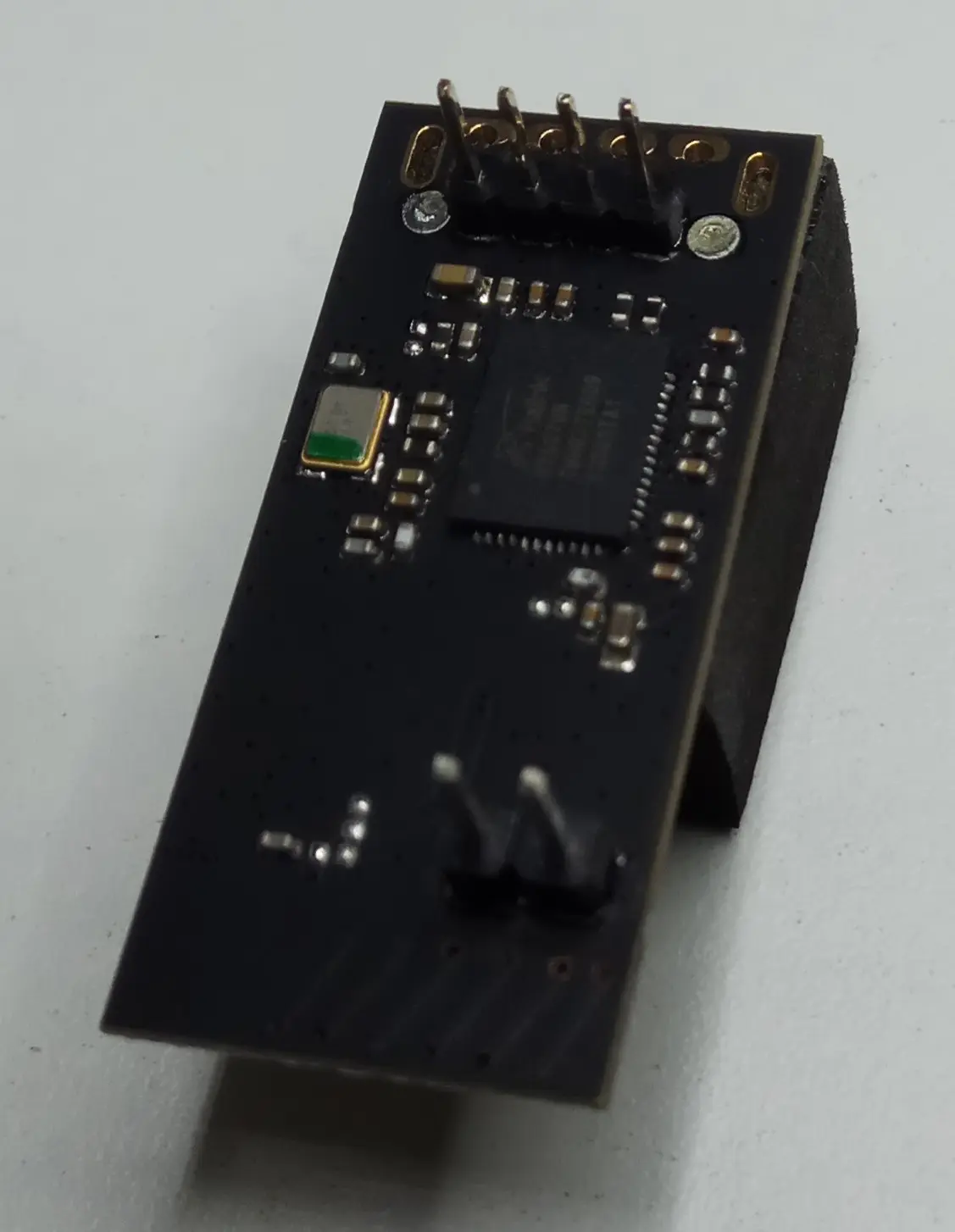

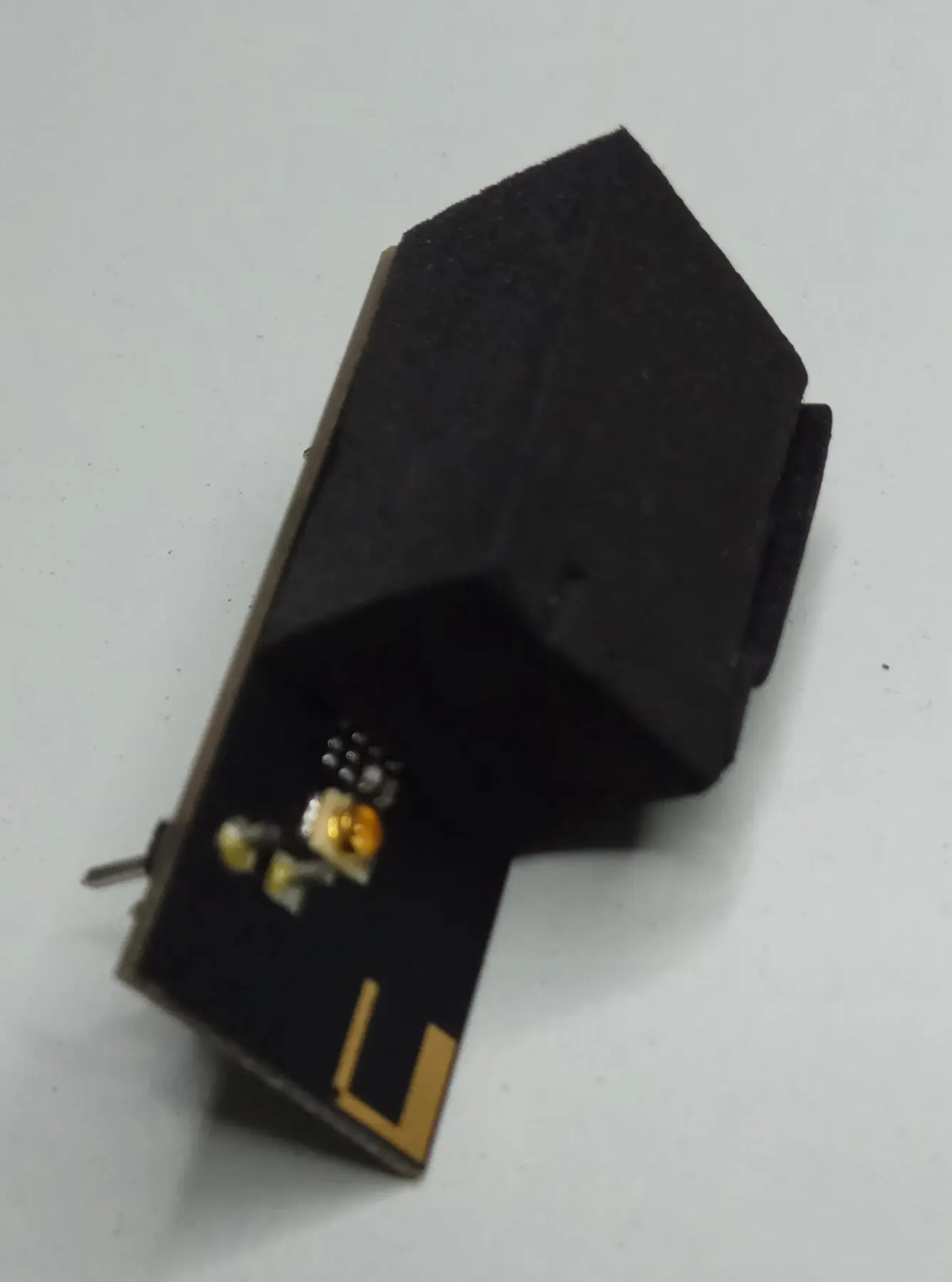

Pues bien, marcado en rojo tenemos nuestra infortunada tarjeta inalámbrica. En las fotos que te mostramos a continuación verás que de forma sencilla se puede retirar, pues solo está insertada en seis pines, dos de un lado y cuatro del otro, y solo con hacer una suave fuerza de extracción, esta saldrá sin ningún problema.

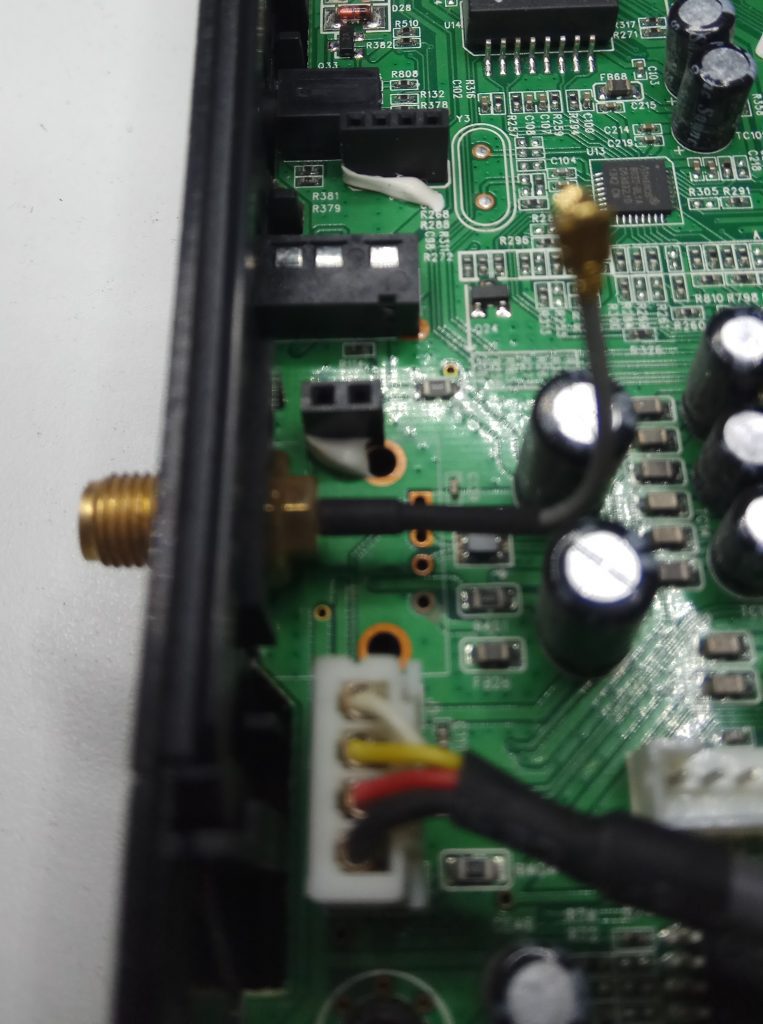

Vista del conector de antena que trae el receptor engel
Vista del conector de antena que trae el receptor engel

También retiraremos el conector de la carcasa, mas fácil si cabe, pues una parte rectangular de la mima se puede desmontar y dicho conector quedará liberado.

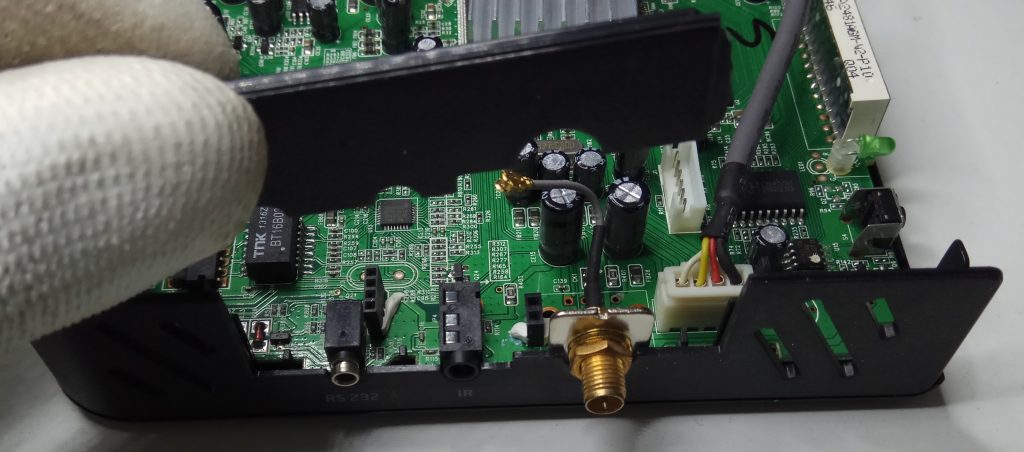

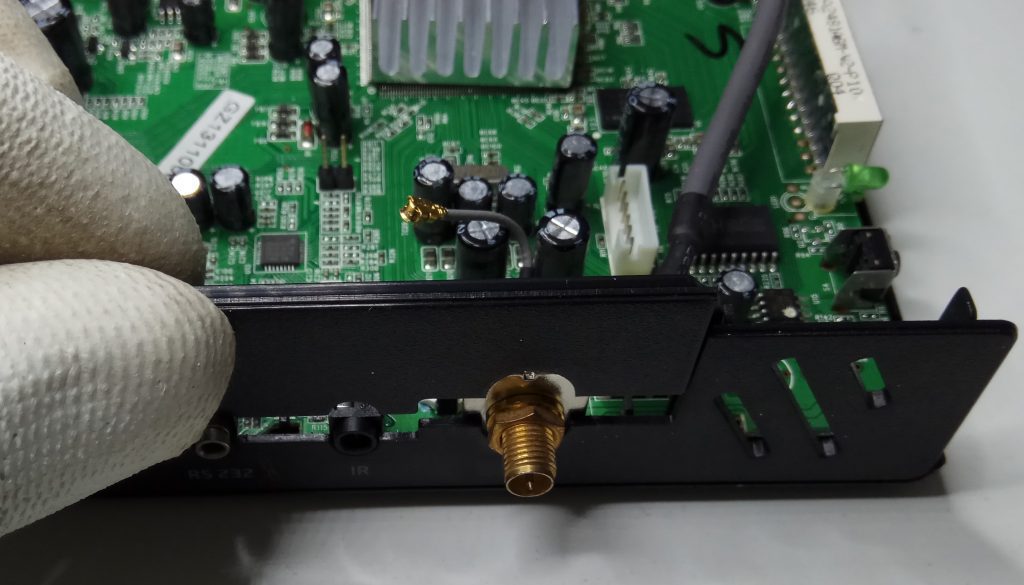

Extracción de la tapeta que fija el conector de antena del receptor engel
Extracción de la tapeta que fija el conector de antena del receptor engel

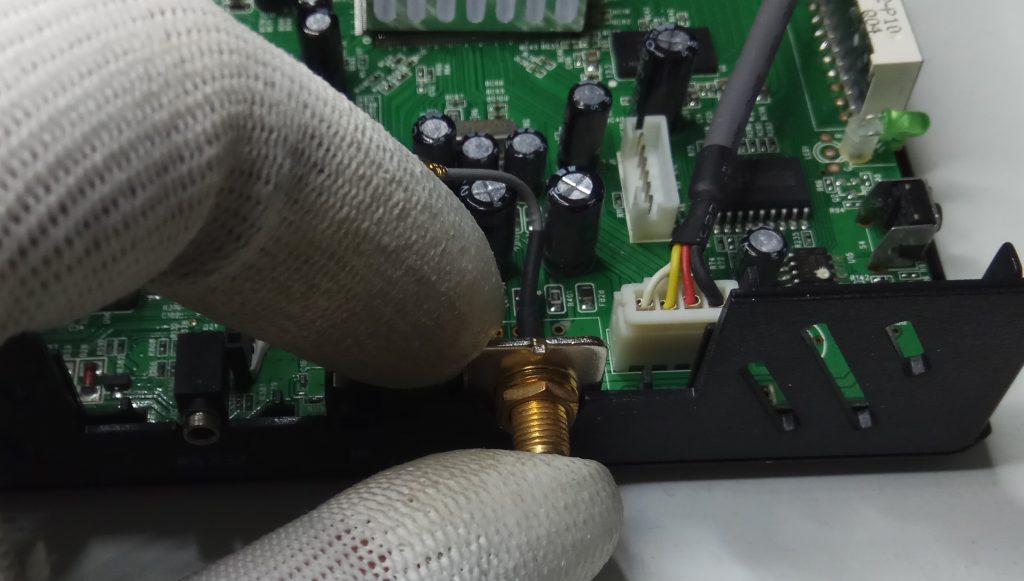

Tapeta que fija el conector de antena del receptor engel
Tapeta que fija el conector de antena del receptor engel

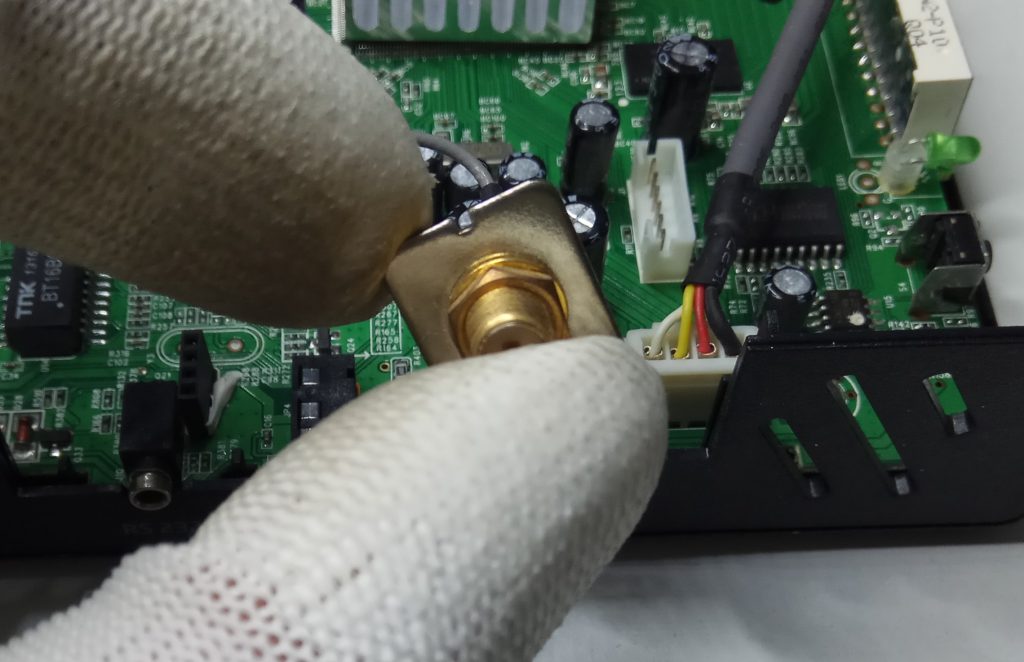

Conector de antena del receptor engel
Conector de antena del receptor engel
Conector de antena del receptor engel
Conector de antena del receptor engel

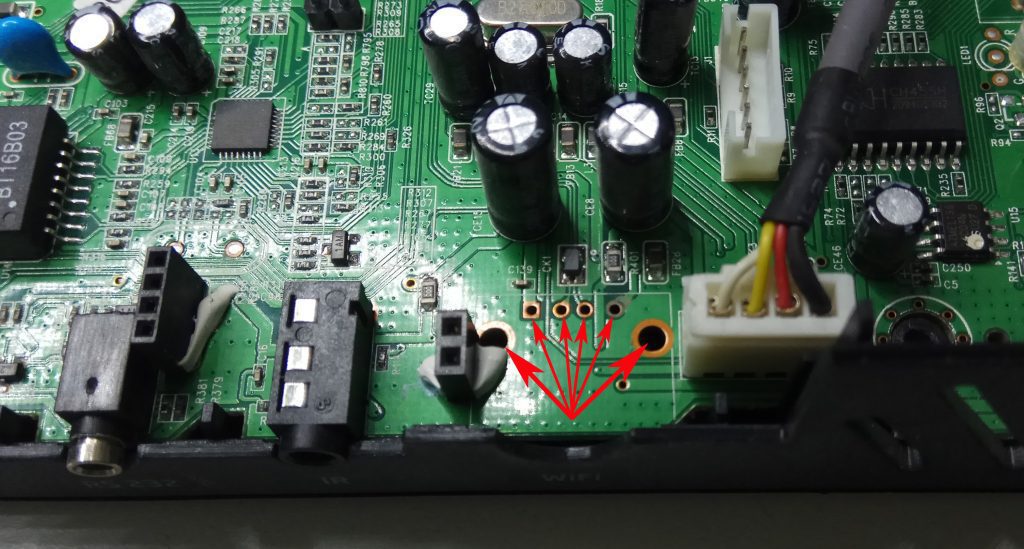

Una vez retirados ambos, nos encontramos, un hueco habilitado para albergar un conector USB, con sus orificios para soldar conectores y todo.

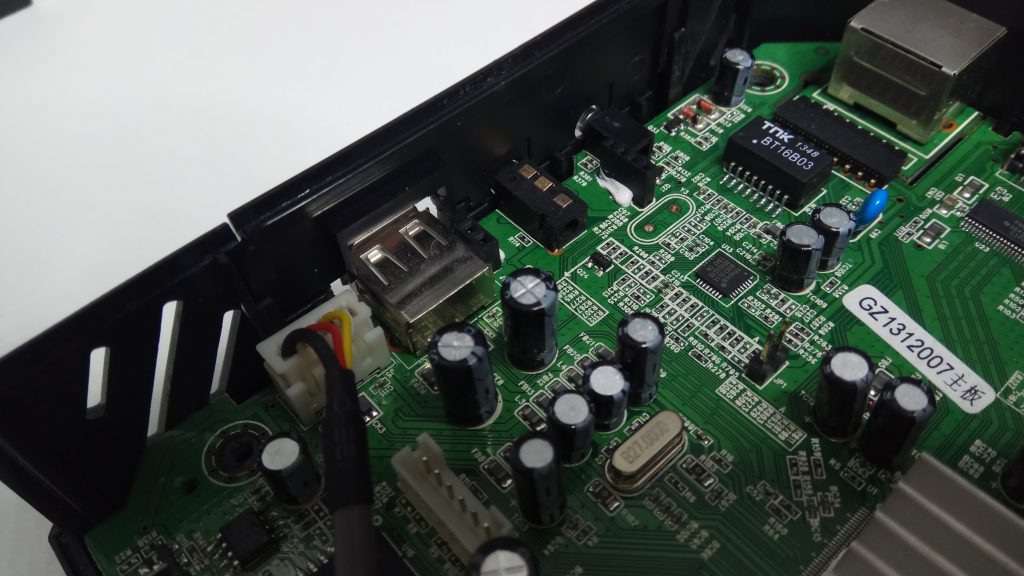

Pads libre en el interior del receptor para añadir un conector usb
Pads libre en el interior del receptor para añadir un conector usb

Pues ahora solo, (Y no toméis el “solo” al pie de la letra), nos queda soldar un conector USB, que podéis adquirir en cualquier tienda de electrónica.

Una vez instalado, el resultado quedará tal que así:

Conector usb soldado a la board del engel
Conector usb soldado a la board del engel

Observamos que la carcasa no está habilitada para albergar tal conector, pero con un poco de maña y paciencia, practicaremos unas entradas en el lugar justo y quedará bastante aceptable, pero lo mas importante, practicable.

Ahora solo nos queda adquirir una antena wifi USB. Ojo, no cualquier antena wifi vale. Tienes que adquirir una que tenga el chip RT5370. No sabemos si alguna otra funciona. Nuestras pruebas en taller ratifican lo que hemos visto en la red. Solo funcionan estas. Pero no te preocupes, pues encontrarlas es fácil.

Antena externa acoplada al receptor engel
Antena externa acoplada al receptor engel
Receptor engel si la tapa de arriba y la antena externa
Receptor engel si la tapa de arriba y la antena externa

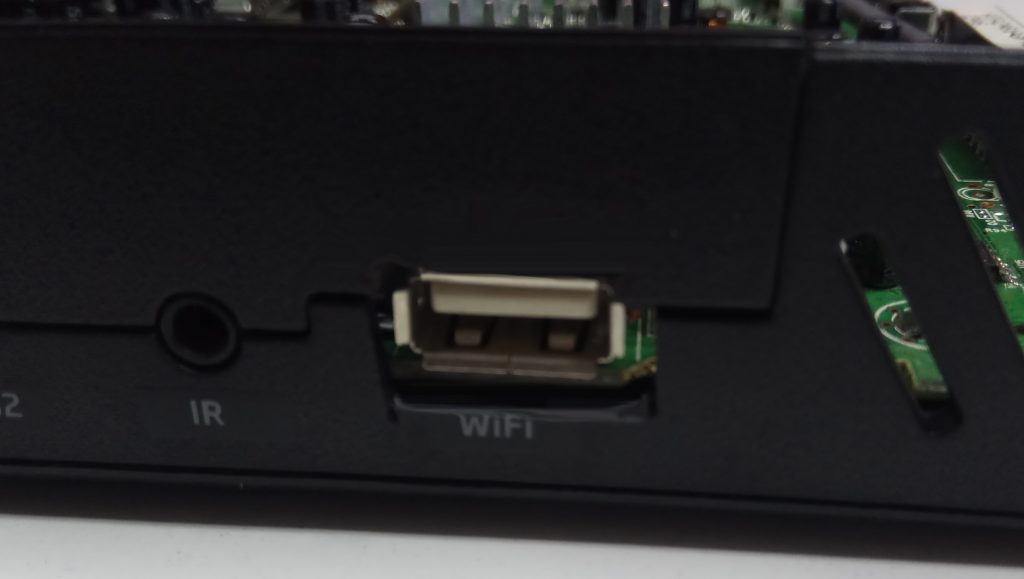

Puerto usb añadido receptor engel
Puerto usb añadido receptor engel

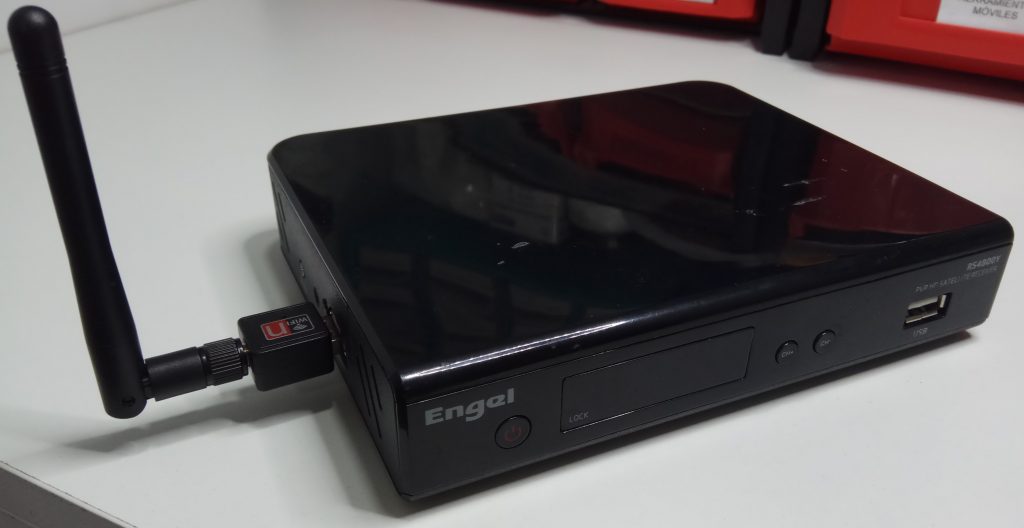

Y ya para terminar, te mostramos el resultado final:

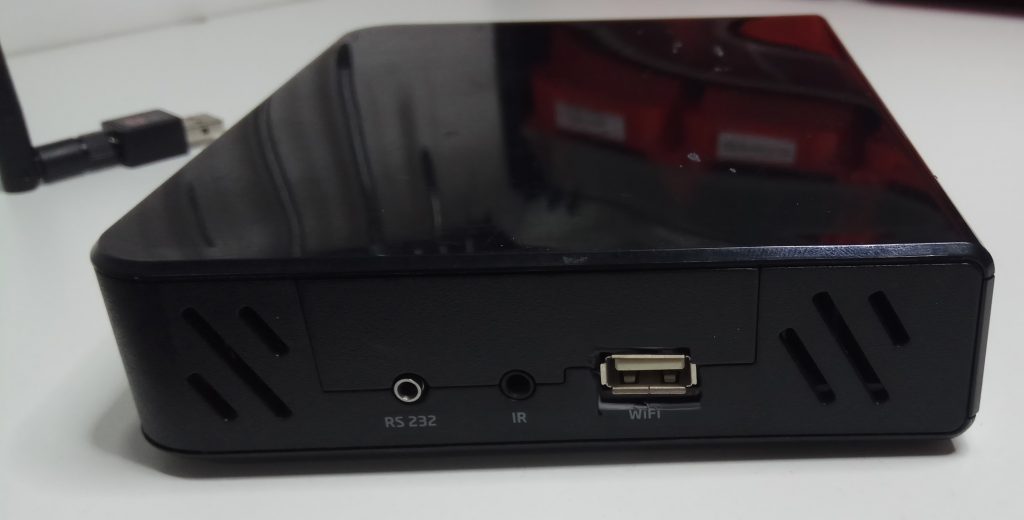

Receptor engel con el puerto usb añadido
Receptor engel con el puerto usb añadido

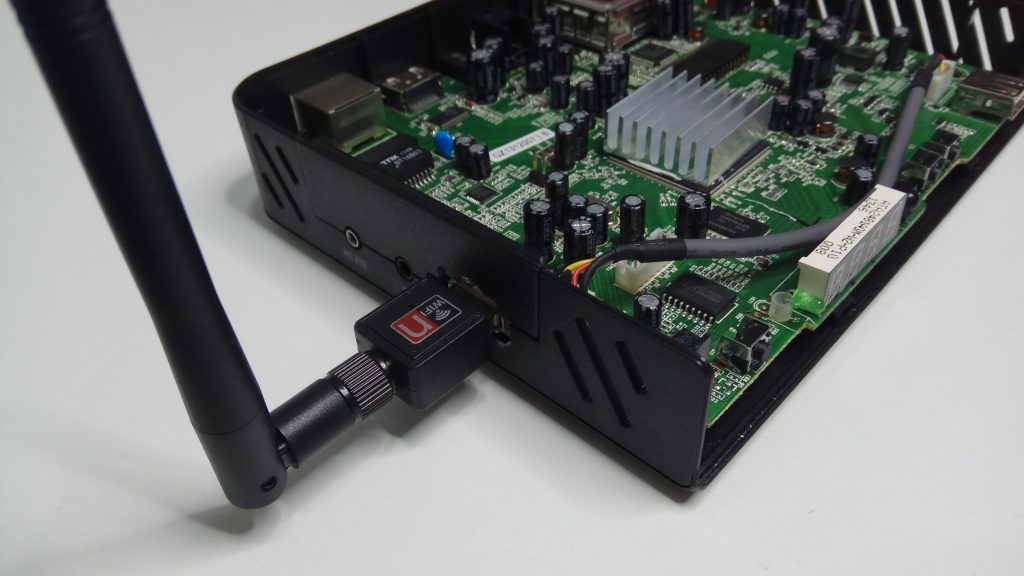

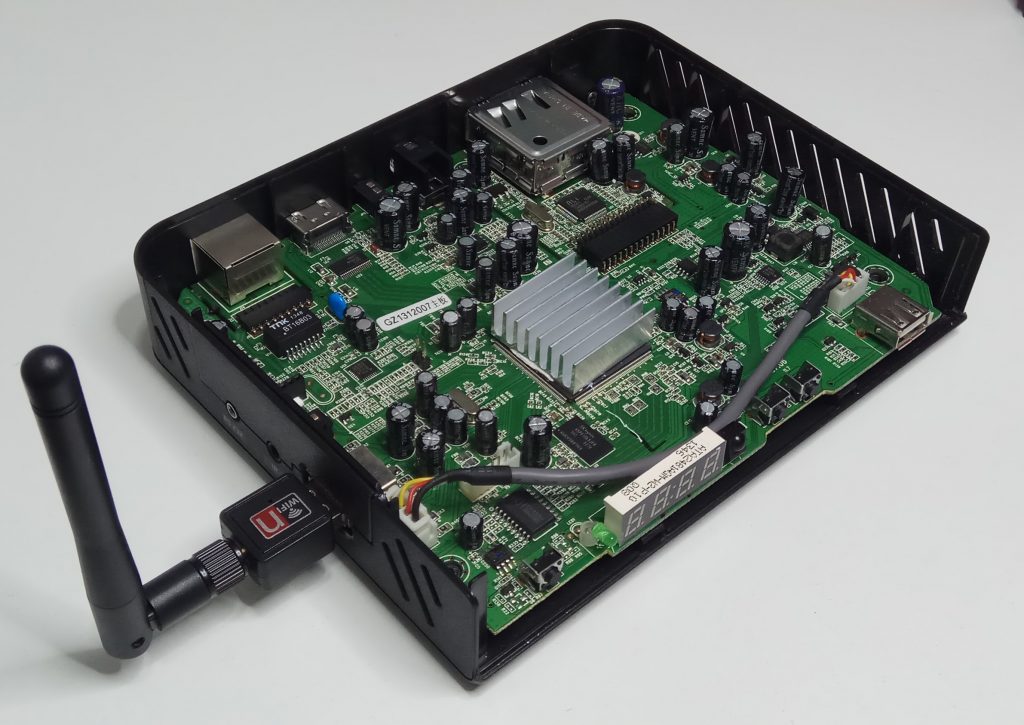

Receptor engel con antena externa en el puerto usb añadido
Receptor engel con antena externa en el puerto usb añadido

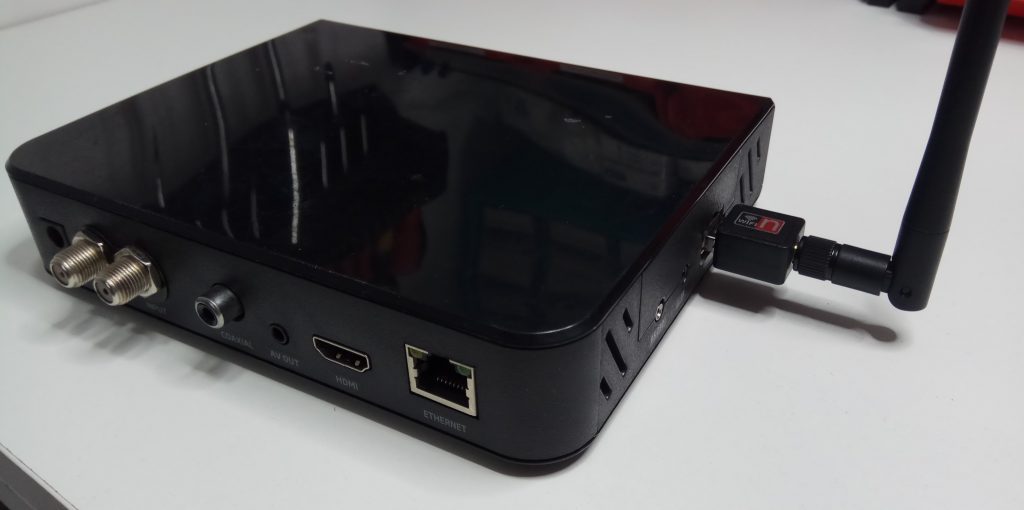

Receptor engel con antena externa
Receptor engel con antena externa
