El Capacímetro

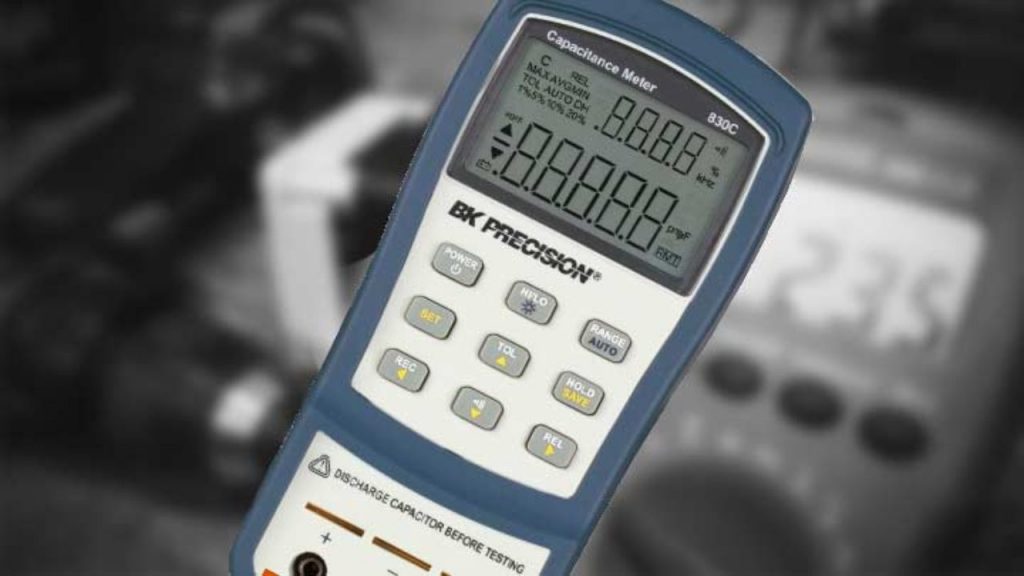

Capacímetro BK PRECISION (Medidor de Capacitancia)
Capacímetro BK PRECISION (Medidor de Capacitancia)

El capacímetro es un equipo de prueba electrónico utilizado para medir la capacidad o capacitancia de los condensadores. Dependiendo de la calidad del equipo, puede simplemente medir la capacidad o llegarte a medir fugas del componente, resistencia del dieléctrico o la componente inductiva.

¿Para qué sirve el Capacímetro?

El capacímetro es uno de los instrumentos más eficaces y más utilizados en la actualidad en el medio de las reparaciones electrónicas. La mayoría de ellos pueden llegar a medir condensadores, desde escalas demasiado bajas, como por ejemplo, nanofaradios y picofaradios, el límite va a depender de su fabricante y la calidad del mismo.

Sirve para medir la capacidad que está presente en un capacitor o condensador de tipo cerámico o electrolítico. Hace circular la señal de cierta frecuencia por medio de un condensador, para luego realizar un cálculo y así obtener el valor de la capacidad del condensador medido, de esta manera se visualiza a través de un display de cristal.

¿Cómo funciona el Capacímetro?

El capacímetro es un instrumento utilizado en la mayoría de los laboratorios, pues se considera una herramienta muy necesaria, por no decir indispensable para el diseño y la elaboración de circuitos en el que intervengan las capacidades.

Con él se puede comprobar el estado de determinado condensador y al mismo tiempo conocer el valor de su capacidad. Es muy útil para verificar condensadores que han sido desmontados de otras instalaciones, para así desechar los que se encuentran en malas condiciones y poder clasificar los que funcionan y aprovecharlos para próximos montajes.

Se debe tener en cuenta que, con los condensadores variables, el capacímetro te dará una predicción exacta de los valores mínimos y máximos.

Tipos de Capacímetro

Hoy en día puedes encontrar en el mercado gran variedad de capacímetros, podrás hallar el indicado según tus preferencias y necesidades.

En ocasiones, tal vez verás capacitores a los que se les ha borrado el valor que viene impreso en ellos, en estos casos es cuando es necesario que tener a mano una herramienta tan útil como esta. El resultado será el mismo con cualquiera de los dos capacímetros que decidas utilizar.

Podrás encontrar el profesional, que además de medir la capacidad, puede calcular la ERS que tiene el condensador. Es la herramienta perfecta a la hora de medir condensadores, ya que puede medir los de distintas frecuencias, como se hace en cualquier laboratorio especializado.

Capacímetro digital

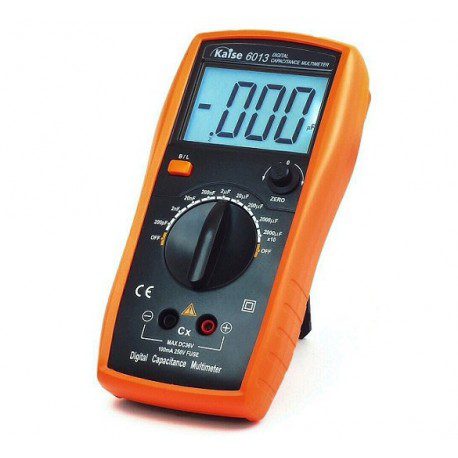

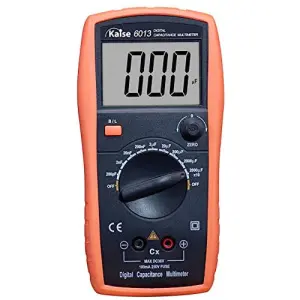

El Capacímetro Digital Kaise M6013A
Capacimetro Digital Kaise M6013A

Este es un instrumento con la capacidad eléctrica de un condensador, la diferencia con el analógico es que tiene pantalla LCD, en la que indica el valor de la capacidad. Este modelo suele ser el más popular en el mercado.

Capacímetro analógico

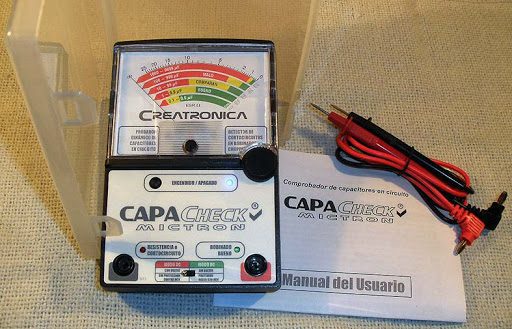

El Capacímetro Analogico CAPACheck Mictron
Capacimetro Analógico CAPACheck Mictron

Igualmente mide la capacidad eléctrica del condensador, cuenta con una aguja para indicar dicha medida  expresando las magnitudes eléctricas que posee el condensador.

Ambos son instrumentos muy eficaces en el mundo de las reparaciones electrónicas. Los condensadores electrolíticos suelen fallar mucho en los equipos electrónicos, sobre todo en etapas de potencia en las que la temperatura es muy alta, haciendo que el condensador pierda el electrolito que está depositado entre sus placas, ocasionando funcionamiento errático  o falla de circuito.

Características del capacímetro

Cuando te hablo de capacímetro, me estoy refiriendo a un artefacto cuya frecuencia está establecida por la capacidad a medir. El oscilador va conectado a un frecuencímetro preparado para la medida de períodos, en él se puede observar la capacidad que tiene el condensador que se está comprobando.  Tiene determinadas características:

  • Un micro controlador.
  • En caso de ser analógico, tiene indicador de aguja.
  • Pantalla digital, en caso de ser digital.
  • Sujetadores de prueba para aguantar los condensadores, por lo general cortas para facilitar la medida de los condensadores: una roja, con la que se mide la polaridad positiva, y una negra con la que se mide la polaridad negativa.
  • Una rueda indicadora que presenta las escalas en distintas magnitudes nano faradios, en mili faradios y en micro faradios.

Estas son las características básicas de todo capacímetro, su forma, material de elaboración y tamaño podrá variar de un fabricante a otro.

Importancia del Capacímetro

El capacímetro se considera un instrumento imprescindible en cualquier laboratorio, para la elaboración de circuitos en el que intervengan las capacidades, pues es una herramienta muy útil para comprobar el estado y el valor de capacidad de cualquier condensador.

Los más comunes se encuentran en rangos máximos de 10000µ o 20000µ (microfaradios), siendo esto suficiente para hacer las pruebas a los condensadores que están colocados en la mayoría de los dispositivos electrónicos.
