Tarjeta Gráfica

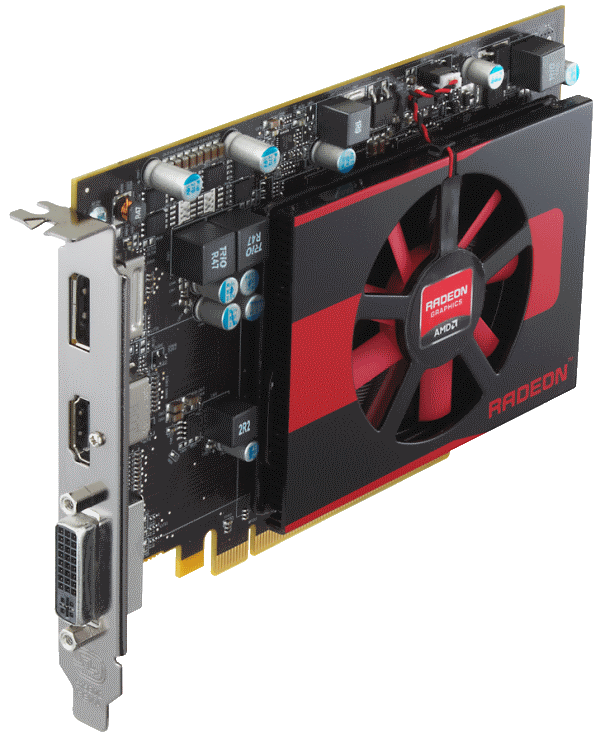

Tarjeta gráfica radeon
Tarjeta gráfica radeon

Una tarjeta gráfica es una tarjeta de expansión de la placa base del ordenador que se encarga de procesar los datos provenientes de la unidad central de procesamiento (CPU) y transformarlos en información comprensible y representable en el dispositivo de salida (por ejemplo: monitor, televisor o proyector).

Estas tarjetas utilizan una unidad de procesamiento gráfico o GPU, que muchas veces se usa erróneamente para referirse a la tarjeta gráfica en sí.

También se le conoce como:

  • Adaptador de pantalla
  • Adaptador de video
  • Placa de video
  • Tarjeta aceleradora de gráficos
  • Tarjeta de vídeo/video

Componentes de la Tarjeta Gráfica

GPU

Gpu nvidia montada en una tarjeta gráfica
Gpu nvidia montada en una tarjeta gráfica

La GPU (acrónimo de «graphics processing unit», que significa «unidad de procesamiento gráfico») es un procesador (como la CPU) dedicado al procesamiento de gráficos; su razón de ser es aligerar la carga de trabajo del procesador central y, por ello, está optimizada para el cálculo en coma flotante, predominante en las funciones 3D.

La mayor parte de la información ofrecida en la especificación de una tarjeta gráfica se refiere a las características de la GPU, pues constituye la parte más importante de la tarjeta gráfica, así como la principal determinante del rendimiento.

Tres de las más importantes de dichas características son la frecuencia de reloj del núcleo, que puede oscilar entre 825 MHz en las tarjetas de gama baja, y 1600 MHz (e incluso más) en las de gama alta, el número de sombreadores y el número de tuberías (de vértices o fragmentos) encargadas de traducir una imagen 3D compuesta por vértices y líneas en una imagen 2D compuesta por píxeles.

Elementos generales de una GPU

  • Sombreadores o shaders: es el elemento más notable de potencia de una GPU, estos sombreadores unificados reciben el nombre de núcleos CUDA en el caso de NVIDIA y procesadores de flujos de datos o núcleos en su defecto en el caso de AMD. Son una evolución natural de los antiguos sombreadores de píxeles (encargados de la rasterización de texturas) y sombreadores de vértices (encargados de la geometría de los objetos), los cuales anteriormente actuaban de forma independiente, un GPU puede contener diferentes cantidades de núcleos según el tipo de GPU. Los shaders unificados son capaces de actuar como de vértices como de píxeles según la carga de trabajo que haya en la GPU, y aparecieron en el 2007 con los chips G90 de NVIDIA (Series 8000) y los chips R600 para AMD (Series HD 2000), antigua ATi, incrementando la potencia drásticamente respecto a sus familias anteriores.
  • ROP: se encargan de representar los datos procesados por la GPU en la pantalla, además también es el encargado de los filtros como el de suavizado o antialiasing.

GRAM

Modulos GRAM montados en una tarjeta gráfica EVGA
Módulos GRAM montados en una tarjeta gráfica EVGA

La memoria gráfica de acceso aleatorio (GRAM) son chips de memoria que almacenan y transportan información entre sí, no son determinantes en el rendimiento máximo de la tarjeta gráfica, pero unas especificaciones reducidas pueden limitar la potencia de la GPU.

Existen memorias gráficas de dos tipos:

  • Dedicada: cuando la tarjeta gráfica o la GPU dispone exclusivamente para sí esas memorias, esta manera es la más eficiente y la que mejores resultados da.
  • Compartida: cuando se utiliza memoria en detrimento de la memoria de acceso aleatorio (RAM),

Las características de memoria gráfica de una tarjeta gráfica se expresan en tres características:

Capacidad

La capacidad de la memoria determina el número máximo de datos y texturas procesadas, una capacidad insuficiente se traduce en un retardo a espera de que se vacíen esos datos. Sin embargo es un valor muy sobre valorado como estrategia recurrente en mercadotecnia para engañar al consumidor, tratando de hacer creer que el rendimiento de una tarjeta gráfica se mide por la capacidad de su memoria. Es una métrica importante en resoluciones grandes (Superiores a 1440p) y monitores múltiples ya que cada imagen toma mucho más espacio en la VRAM.

– Interfaz de memoria

También denominado bus de datos, es la multiplicación resultante del ancho de bits de cada chip por su número de unidades. Es una característica importante y determinante, junto a la frecuencia de la memoria, a la cantidad de datos que puede transferir en un tiempo determinado, denominado ancho de banda. Una analogía al ancho de banda se podría asociar al ancho de una autopista o carriles y al número de vehículos que podrían circular a la vez. La interfaz de memoria se mide en bits.

– Frecuencia de memoria

Es la frecuencia a la que las memorias pueden transportar los datos procesados, por lo que es complemento a la interfaz de memoria para determinar el ancho de banda total de datos en un tiempo determinado.

Continuando la analogía de la circulación de los vehículos de la autopista, la frecuencia de memoria se traduciría en la velocidad máxima de circulación de los vehículos, dando resultado a un mayor transporte de mercancía en un mismo periodo de tiempo.

La frecuencia de las memorias se mide en hercios (su frecuencia efectiva) y se van diseñando tecnologías con más frecuencias, se destacan las adjuntas en la siguiente tabla:

TecnologíaFrecuencia efectiva (MHz)Ancho de banda (GB/s)
GDDR166 – 9501,2 – 30,4
GDDR2533 – 10008,5 – 16
GDDR3700 – 17005,6 – 54,4
GDDR41600 – 180064 – 86,4
GDDR53200 – 700024 – 448
GDDR612000 – 1400048 – 846
HBM500512
HBM2500 – 17001,2 Tb/s
Tabla de frecuencias y ancho de banda de las memorias tarjeta gráfica
Ancho de banda (AdB)

Es la tasa de datos que pueden transportarse en una unidad de tiempo. Un ancho de banda insuficiente se traduce en un importante limitador de potencia de la GPU. Habitualmente se mide en gigabytes por segundo (GB/s).

Una parte importante de la memoria de un adaptador de vídeo es el z-buffer, encargado de gestionar las coordenadas de profundidad de las imágenes en los gráficos 3D, es decir, es el espacio de memoria donde se gestiona la profundidad en los gráficos.

RAMDAC

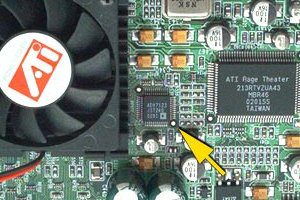

RAMDAC de una tarjeta gráfica ATI
RAMDAC de una tarjeta gráfica ATI

El convertidor digital-analógico de memoria de acceso aleatorio (RAMDAC) es un conversor de señal digital a señal analógica de memoria RAM.

Se encarga de transformar las señales digitales producidas en el ordenador en una señal analógica que sea interpretable por el monitor. Según el número de bits que maneje a la vez y la velocidad con que lo haga, el conversor será capaz de dar soporte a diferentes velocidades de refresco del monitor (se recomienda trabajar a partir de 75 Hz, y nunca inferior a 60).

Salidas

Los sistemas de conexión más habituales entre la tarjeta gráfica y el dispositivo visualizador (p. ej. monitor o televisor) son:

VGA

El video graphics array (VGA) o super video graphics array (SVGA o Súper VGA) fue el estándar analógico de los años 1990; diseñado para dispositivos con tubo de rayos catódicos (CRT); sufre de ruido eléctrico y distorsión por la conversión de digital a analógico y el error de muestreo al evaluar los píxeles a enviar al monitor.

Se conecta mediante 15 pines con el conector D-sub: DE-15. Su utilización continúa muy extendida, aunque claramente muestra una reducción frente al DVI.

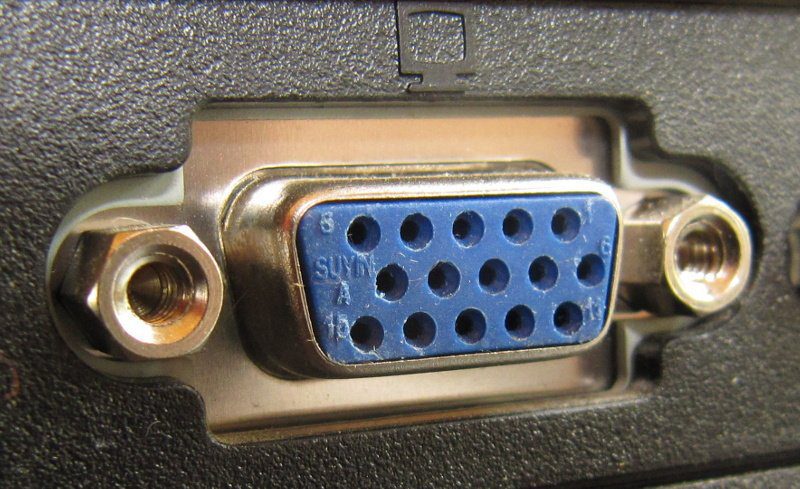

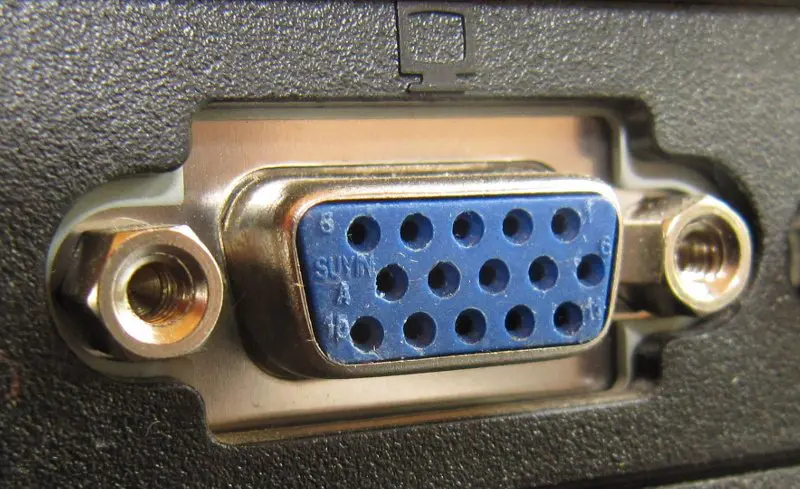

Conector de video SVGA D-sub 15pin
Conector de video SVGA D-sub 15pin

DVI

Digital visual interface (DVI) o interfaz visual digital es sustituta de la anterior, pero digital; fue diseñada para obtener la máxima calidad de visualización en las pantallas digitales o proyectores. Se conecta mediante pines. Evita la distorsión y el ruido al corresponder directamente un píxel a representar con uno del monitor en la resolución nativa del mismo. Cada vez más adoptado, aunque compite con el HDMI, pues el DVI no es capaz de transmitir audio.

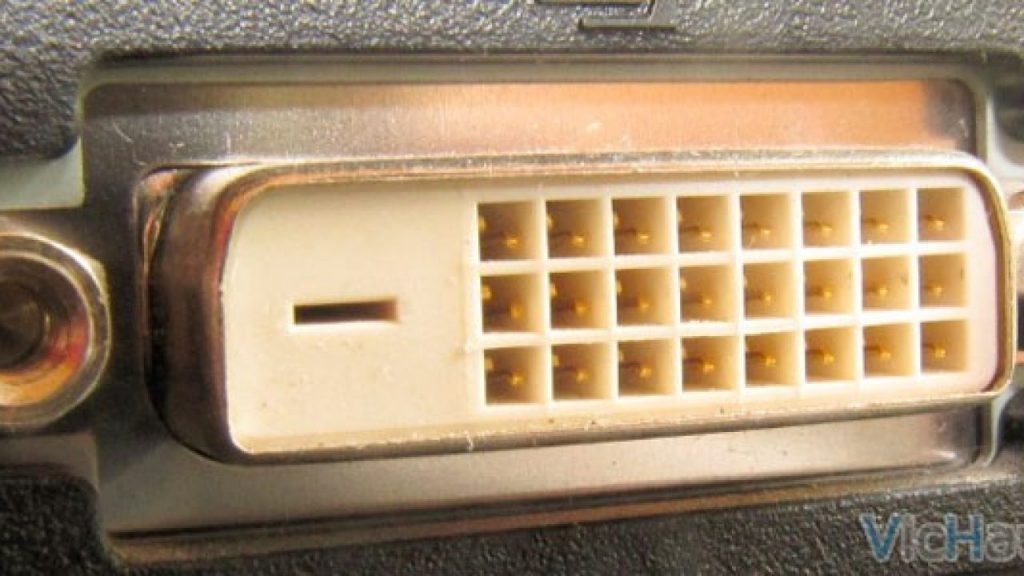

Conector de video interface (DVI)
Conector de video interface (DVI)

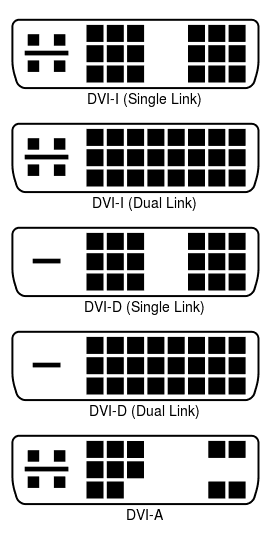

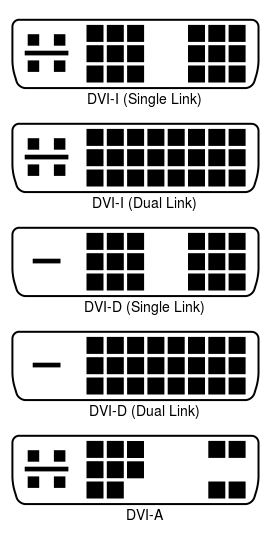

Diferentes tipos de salida video DVI
Diferentes tipos de salida video DVI

HDMI

La interfaz multimedia de alta definición o high-definition multimedia interface (HDMI) es una tecnología propietaria transmisora de audio y vídeo digital de alta definición cifrado sin compresión, en un mismo cable. Se conecta mediante patillas de contacto. Fue ideado inicialmente para televisores, y no para monitores, por eso no apaga la pantalla cuando deja de recibir señal y debe apagarse manualmente en caso de monitores.

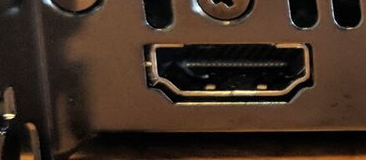

Conector de video interfaces (HDMI)
Conector de video interfaces (HDMI)

DisplayPort

Puerto para tarjetas gráficas creado por VESA y rival del HDMI, transfiere vídeo a alta resolución y audio. Sus ventajas son que está libre de patentes, y por ende de regalías para incorporarlo a los aparatos, también dispone de unas pestañas para anclar el conector impidiendo que se desconecte el cable accidentalmente. Cada vez más tarjetas gráficas van adoptando este sistema, aunque sigue siendo su uso minoritario, existe una versión reducida de dicho conector llamada Mini DisplayPort, muy usada para tarjetas gráficas con multitud de salidas simultáneas, como pueden ser 5.

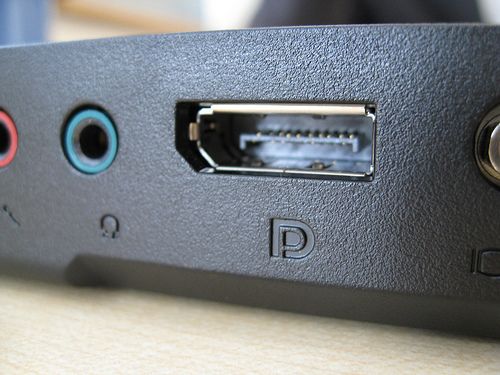

Conector de video interfaces (DisplayPort)
Conector de video interfaces (DisplayPort)

Otras no tan extendidas: por uso minoritario, por no ser implementadas o por ser obsoletas; son:

S-Video (separate video, vídeo separado)

Implementado sobre todo en tarjetas con sintonizador TV o chips con soporte de vídeo NTSC/PAL, simplemente se está quedando obsoleto.

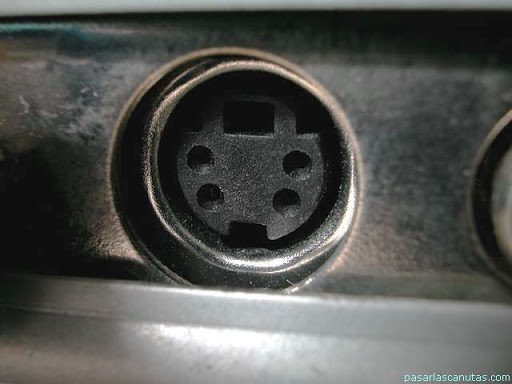

Conector de Salida (S-Video)
Conector de Salida (S-Video)

Vídeo Compuesto

Analógico de muy baja resolución mediante conector RCA (Radio Corporation of America). Completamente en desuso para tarjetas gráficas, aunque sigue siendo usado para TV.

Conector de Salida (RCA)
Conector de Salida (RCA)

Vídeo por componentes

Sistema analógico de transmisión de vídeo de alta definición, utilizado también para proyectores; de calidad comparable a la de SVGA, dispone de tres clavijas (Y, Cb y Cr). Anteriormente usado en las PC y estaciones de trabajo de gama alta, ha quedado relegado a TV y videoconsolas.

Conector de Salida (componentes)
Conector de Salida (componentes)

DA-15

Con conector RGB usado mayoritariamente en los antiguos Macintosh de Apple. Ya no se utiliza.

Digital TTL con conector DE-9

Usado por las primitivas tarjetas de IBM (MDA, CGA y variantes, EGA y muy contadas VGA). Completamente obsoleto.
