Inductores o bobinas

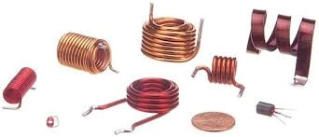

Diferentes tipos de Inductores o bobinas

¿Ques son los inductores o bobinas?

Los inductores o bobinas son componentes pasivos de dos terminales que generan un flujo magnético cuando se hacen circular por ellas una corriente eléctrica. Se fabrican arrollando un hilo conductor sobre un núcleo de material ferromagnético o al aire.

Su unidad de medida es el Henrio (H) en el Sistema Internacional pero se suelen emplear los submúltiplos uH y mH.

Existen bobinas de diversos tipos según su núcleo y según tipo de arrollamiento. Su aplicación principal es como filtro en un circuito electrónico, denominándose comúnmente, choques.

Características

Permeabilidad magnética (m)

Es una característica que tiene gran influencia sobre el núcleo de las bobinas respecto del valor de la inductancia de las mismas.

Los materiales ferromagnéticos son muy sensibles a los campos magnéticos y producen unos valores altos de inductancia, sin embargo otros materiales presentan menos sensibilidad a los campos magnéticos.

El factor que determina la mayor o menor sensibilidad a esos campos magnéticos se llama permeabilidad magnética.

Cuando este factor es grande el valor de la inductancia también lo es.

Factor de calidad (Q)

Relaciona la inductancia con el valor óhmico del hilo de la bobina.
La bobina será buena si la inductancia es mayor que el valor óhmico debido al hilo de la misma.

Tipos de Inductores

Fijas

  • Con núcleo de aire



El conductor se arrolla sobre un soporte hueco y posteriormente se retira este quedando con un aspecto parecido al de un muelle. Se utiliza en frecuencias elevadas.

Bobinas de núcleo de aire

Una variante de la bobina anterior se denomina solenoide y difiere en el aislamiento de las espiras y la presencia de un soporte que no necesariamente tiene que ser cilíndrico. Se utiliza cuando se precisan muchas espiras.

Medidas de la bobina

Estas bobinas pueden tener tomas intermedias, en este caso se pueden considerar como 2 o más bobinas arrolladas sobre un mismo soporte y conectadas en serie. Igualmente se utilizan para frecuencias elevadas.

  • Con núcleo sólido



Poseen valores de inductancia más altos que los anteriores debido a su nivel elevado de permeabilidad magnética. El núcleo suele ser de un material ferromagnético. Los más usados son la ferrita y el ferroxcube. Cuando se manejan potencias considerables y las frecuencias que se desean eliminar son bajas se utilizan núcleos parecidos a los de los transformadores (en fuentes de alimentación sobre todo).

Así nos encontraremos con las configuraciones propias de estos últimos. Las secciones de los núcleos pueden tener forma de EI, M, UI y L.

Bobina toroidal
Núcleo de ferrita
Bobina toroidal

Las bobinas de nido de abeja se utilizan en los circuitos sintonizadores de aparatos de radio en las gamas de onda media y larga. Gracias a la forma del bobinado se consiguen altos valores inductivos en un volumen mínimo.

Las bobinas de núcleo toroidal se caracterizan por que el flujo generado no se dispersa hacia el exterior ya que por su forma se crea un flujo magnético cerrado, dotándolas de un gran rendimiento y precisión.

La bobinas de ferrita arrolladas sobre núcleo de ferrita, normalmente cilíndricos, con aplicaciones en radio es muy interesante desde el punto de vista practico ya que, permite emplear el conjunto como antena colocándola directamente en el receptor.

Las bobinas grabadas sobre el cobre, en un circuito impreso tienen la ventaja de su mínimo coste pero son difícilmente ajustables mediante núcleo.

Ajustables

Bobinas ajustables de baja frecuencia

También se fabrican bobinas ajustables. Normalmente la variación de inductancia se produce por desplazamiento del núcleo.

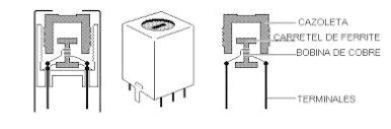

Estructura de una bobinas variables de alta frecuencia

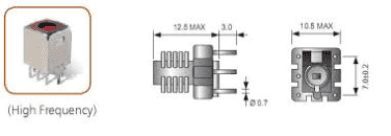

Bobinas ajustables por desplazamiento del núcleo

Los inductores blindados pueden ser variables o fijos, consisten en encerrar la bobina dentro de una cubierta metálica cilíndrica o cuadrada, cuya misión es limitar el flujo electromagnético creado por la propia bobina y que puede afectar negativamente a los componentes cercanos a la misma.

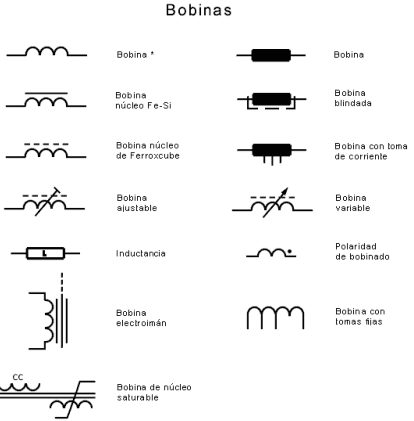

Símbolos utilizados en los esquemáticos

Símbolos de bobinas mas habituales en los esquemáticos
