La Electrónica es la rama de la física y especialización de la ingeniería, que estudia y emplea sistemas cuyo funcionamiento se basa en la conducción y el control del flujo de los electrones u otras partículas cargadas eléctricamente. Utiliza una gran variedad de conocimientos, materiales y dispositivos, desde los semiconductores hasta las válvulas termoiónicas . El diseño y la gran construcción de circuitos electrónicos para resolver problemas prácticos forma parte de la electrónica y de los campos de la ingeniería electrónica, electromecánica y la informática en el diseño de software para su control. El estudio de nuevos dispositivos semiconductores y su tecn . Aplicaciones de la electrónica. La electrónica desarrolla en la actualidad una gran variedad de tarea. Los principales usos de los circuitos electrónico son el control, el procesado, la distribución de información, la conversión y la distribución de la energía eléctrica. Estos usos implican la creación o la detección de campos electromagnéticos y corriente eléctricas. Entonces se puede decir que la electrónica abarca en general las siguientes áreas de aplicación: * Electrónica de control. * Telecomunicaciones. * Electrónica de potencia.

Señales eléctricas.

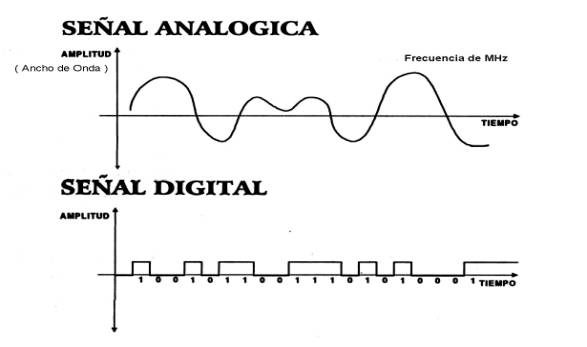

Es la representación de un fenómeno físico o estado material a través de una relación establecida; las entradas y salidas de un sistema electrónico serán señales variables entre si. En electrónica se trabaja con variables que toman la forma de Tensión o corriente estas se pueden denominar señales. Las señales territorialmente pueden ser de dos tipos: * Variable analógica Son aquellas que pueden tomar un número infinito de valores comprendidos entre dos límites. La mayoría de los fenómenos de la vida real dan señales de este tipo (presión, temperatura, etc..). * Variable digital – También llamadas variables discretas, entendiéndose por estas, las variables que pueden tomar un número finito de valores. Por ser de fácil realización los componentes físicos con dos estados diferenciados, es este el número de valores utilizado para dichas variables, que por lo tanto son binarias. Siendo estas variables más fáciles de tratar (en lógica serían los valores V y F) son los que generalmente se utilizan para relacionar varias variables entre sí y con sus estados anteriores.

Equipos de medición utilizados en electrónica.

Los equipos de medición de electrónica se utilizan para crear estímulos y medir el comportamiento de los Dispositivos Bajo Prueba (DUT por sus siglas en inglés). La medición de magnitudes mecánicas, térmicas, eléctricas y químicas se realiza empleando dispositivos denominados sensores y transductores. El sensor es sensible a los cambios de la magnitud a medir, como una temperatura, una posición o una concentración química. El transductor convierte estas mediciones en señales eléctricas, que pueden alimentar a instrumentos de lectura, registro o control de las magnitudes medidas. Los sensores y transductores pueden funcionar en ubicaciones alejadas del observador, así como en entornos inadecuados o impracticables para los seres humanos. Algunos dispositivos actúan de forma simultánea como sensor y transductor. Un termopar consta de dos uniones de diferentes metales que generan una pequeña tensión que depende del diferencial término entre las uniones. El termistor es una resistencia especial, cuyo valor de resistencia varía según la temperatura. Un reóstato variable puede convertir el movimiento mecánico en señal eléctrica. Para medir distancias se emplean condensadores de diseño especial, y para detectar la luz se utilizan foto- células. Para medir velocidades, aceleración o flujos de líquidos se recurre a otro tipo de dispositivos. En la mayoría de los casos, la señal eléctrica es débil y debe ser amplificada por un circuito electrónico.

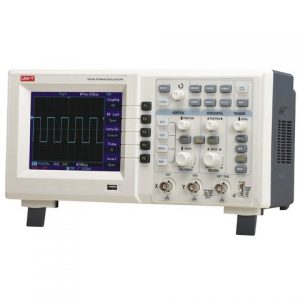

El Osciloscopio es un instrumento de visualización electrónico para la representación gráfica de señales eléctricas que pueden variar en el tiempo. Es muy usado en electrónica de señal, frecuentemente junto a un analizador de espectro. Presenta los valores de las señales eléctricas en forma de coordenadas en una pantalla, en la que normalmente el eje X (horizontal) representa tiempos y el eje Y (vertical) representa tensiones. La imagen así obtenida se denomina oscilo-grama. Suelen incluir otra entrada, llamada "eje THRASHER" o "Cilindro de Wehnelt" que controla la luminosidad del haz, permitiendo resaltar o apagar algunos segmentos de la traza. Los osciloscopios, clasificados según su funcionamiento interno, pueden ser tanto analógicos como digitales, siendo el resultado mostrado idéntico en cualquiera de los dos casos, en teoría.

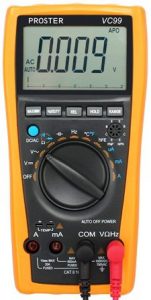

El Multímetro, también denominado polímetro1​ o tester, es un instrumento eléctrico portátil para medir directamente magnitudes eléctricas activas, como corrientes y potenciales (tensiones), o pasivas, como resistencias, capacidades y otras. Las medidas pueden realizarse para corriente continua o alterna y en varios márgenes de medida cada una. Los hay analógicos y posteriormente se han introducido los digitales cuya función es la misma, con alguna variante añadida.

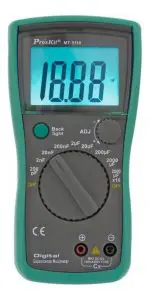

El Capacímetro es un equipo de prueba electrónico utilizado para medir la capacidad o capacitancia de los condensadores.​ Dependiendo de la sofisticación del equipo, puede simplemente mostrar la capacidad o también puede medir una serie de parámetros tales como las fugas, la resistencia del dieléctrico o la componente inductiva.

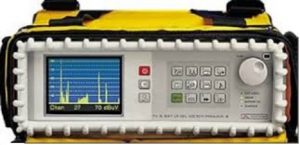

Un medidor de campo o medidor de nivel de señal es un instrumento utilizado en electrónica para medir la intensidad y otros parámetros de una señal de radiofrecuencia. El instrumento puede transformar las ondas electromagnéticas en una imagen del espectro electromagnético y lo presenta en forma de gráfico. Se utiliza tanto para señales analógicas como digitales: DVB-S (QPSK), DVB-C (QAM) y DVB-T (COFDM). Aparte de enseñarnos una imagen del espectro electromagnético, el medidor de campo también nos puede mostrar el canal que está recibiendo, en qué frecuencia lo recibe, y la intensidad de la señal medida en dBµV (Decibelios microVoltio).

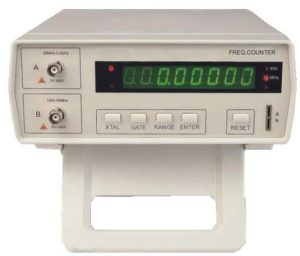

El Frecuencímetro es un instrumento que sirve para medir la frecuencia, contando el número de repeticiones de una onda en la misma posición en un intervalo de tiempo mediante el uso de un contador que acumula el número de periodos. Dado que la frecuencia se define como el número de eventos de una clase particular ocurridos en un período, su medida es generalmente sencilla. Según el sistema internacional el resultado se mide en Hertzios (Hz). El valor contado se indica en un display y el contador se pone a cero, para comenzar a acumular el siguiente periodo de muestra. La mayoría de los contadores de frecuencia funciona simplemente mediante el uso de un contador que acumula el número de eventos. Después de un periodo predeterminado (por ejemplo, 1 segundo) el valor contado es transferido a un display numérico y el contador es puesto a cero, comenzando a acumular el siguiente periodo de muestra. El periodo de muestreo se denomina base de tiempo y debe ser calibrado con mucha precisión.
