Diodo Emisor luz
(LED)

Composición y encapsulados del diodo emisor de luz o LED

El Diodo Emisor de Luz (Light-Emitir Diode) o LED, es un componente electrónico semiconductor que emite luz cuando se polariza de forma directa.

Ha este fenómeno se le denomina electro luminiscencia, ya que el diodo LED es como un tipo especial de diodo que trabaja igual que un diodo común, pero que al ser atravesado por la corriente eléctrica, emite luz .

Los Valores típicos de corriente directa de polarización de un LED están comprendidos entre los 10 y 20 miliamperios (mA) en los diodos de color rojo y de entre los 20 y 40 miliamperios (mA) para los otros LED.







Estructura Interna Diodo LED

Estructura interna del diodo led

Pueden emitir tipos de luz no visibles.

los diodos que emiten luz infrarroja, nos lo podemos encontrar en casi todos los mandos a distancia de los equipos electrónicos, tales como los televisores, reproductores multimedia, etc…

Estos diodo emiten pulsos de luz invisible para el ojo humano, pero que detecta e interpreta el receptor para realizar la acción previamente programada.

Esto diodos se pueden encontrar en diferentes tipos de encapsulados, dependiendo de la aplicación a la que haya sido destinado.

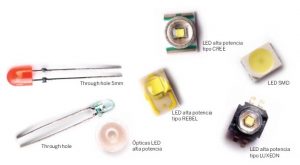

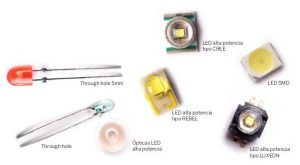

Varios tipos de encapsulados del diodo led

Como cualquier otro diodo, para que comience a conducir (y el LED encienda) es necesario superar una determinada tensión (Tensión Umbral, de Codo o de Partida) que se mantendrá prácticamente constante siempre que no se supere la Corriente Máxima que haría que el LED se funda por Efecto Joule (calor producido por el paso de la Corriente Eléctrica).

Tabla de colores y voltaje del diodo LED

Para evitar que el diodo LED no se funda por exceso de corriente es  imprescindible conectarle una Resistencia Limitadora cuyo valor dependerá de la Tensión Umbral del diodo (Caída de Tensión) y de la Corriente de Trabajo del LED.

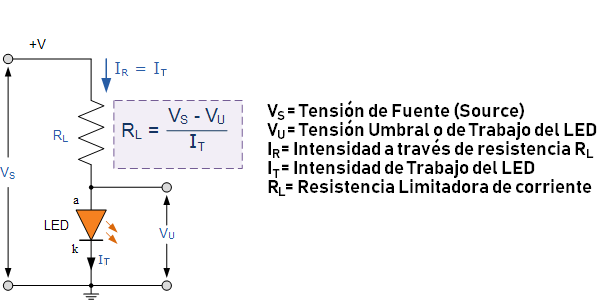

Cálculo de la resistencia limitadora del diodo led

Esta tensión suele estar en torno a los 20 mA para LEDs de señalización, y muy superior en LEDs de alumbrado, en cuyo caso, depende de la potencia lumínica para la que esté diseñado.
