Cargador para dispositivos mediante USB

En este proyecto vamos a realizar una fuente de alimentación para dispositivos USB, que te permite mediante un diseño muy sencillo alimentar dispositivos mediante USB (5Vdc) o tener un cargador para tu smartphone, tablet, etc…

Sencillo montaje para tener a mano para cuando el cargador del dispositivo que queremos alimentar o cargar no está disponible o se ha dañado.

Alimentación dispositivos USB

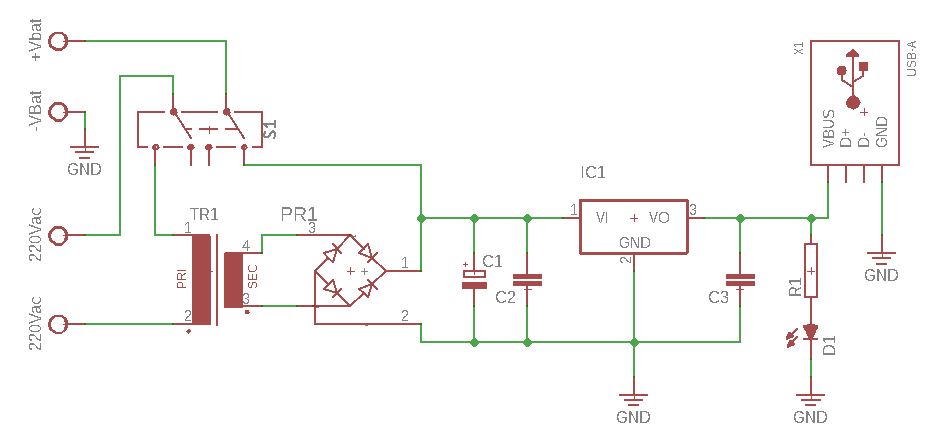

Esquema alimentación dispositivos USB

Funcionamiento

El componente principal que se utiliza en el circuito integrado regulador de voltaje 7805, incorpora protección contra sobrecargas (limitación de corriente y protección térmica interna contra sobrecargas).

Estos reguladores vienen en diferentes versiones. La versión que vamos a utilizar es la que puede suministrar hasta 1.5A. Con esta cantidad de corriente, el circuito puede cargar las baterías o alimentar con comodidad hasta 3 dispositivos electrónicos.

Si tienes pensado utilizarlo para cargar mas de un dispositivo a la vez, es aconsejable montarle un disipador de calor al regulador de tensión.

En el esquema eléctrico del circuito se puede observar que también se puede conectar a una batería de 12 VDC de un automóvil a travez del terminal de entrada +VBat. Este terminal se conecta directamente al terminal positivo de la batería. El terminal negativo sera conectado a -Vbat que esta conectado a tierra del circuito.

Para evitar que se conecten simultáneamente la batería y la energía que viene del toma-corriente a través del transformador, se coloca un interruptor (S1) de dos polos, que permite que solo una de las conexiones esté activa a la vez.

Podemos observar que el circuito entra en funcionamiento a través de un LED rojo que se iluminará. Este esta conectado en serie con la resistencia R1 en la salida de alimentación del circuito.

Los condensadores C1 y C2 seran los encargado de estabilizar la tension de entrada al regulador IC1.

⚠ ATENCIÓN

Al terminal (+VBat) no se le pueden conectar voltajes mayores a 24 Vdc, ya que esto causaría un gasto de potencia excesivo en el regulador 7805 y una mayor producción térmica. Esto es debido al gran voltaje que habría entre los terminales de entrada y salida de dicho regulador.

Puedes consultar el Datasheet de este componente aquí.

Componentes

Resistencias Condensadores Varios
R1 – 4.7kΩ C1 – 1000µF / 35V IC1 – 7805 + Disipador calor (Heatsink)
  C2 – 330nF D1 – led Rojo
  C3 – 100nF PR1 – Puente 1.5A 1000V
    TR1 – Transformador 9Vac 2A (240VA)
    S1 – interruptor (Swicth) 2 polos

Alimentación:

  • Vca máx: Red eléctrica
  • Vdc máx: 24Vdc
  • I  máx:
