Fuente de alimentación fluorescente 220v

En este proyecto vamos a realizar una fuente de alimentación para fluorescente de 220v, este diseño permite hacer funcionar un tubo fluorescente de hasta 20W (Vatios), que alimentaremos a través de una batería o una fuente de voltaje de 12VDC como puede ser una batería de automóvil.

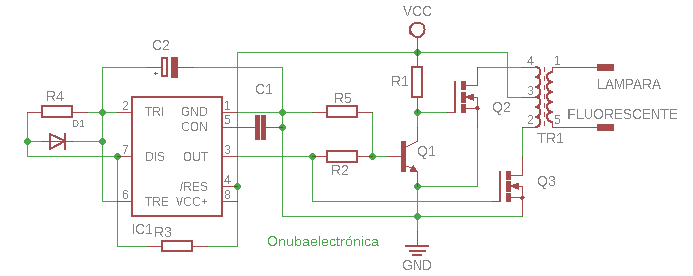

Esquema eléctrico de la fuente de alimentación fluorescente 220v

Descripción de la fuente de alimentación fluorescente 220v

Esta fuente de alimentación esta diseñada utilizando el circuito integrado LM555, es un temporizador universal que se utiliza mayormente en la generación de pulsos, oscilaciones y temporizadores.

El circuito integrado 555 puede ser utilizado para proporcionar retardos de tiempo, como un oscilador, y como un circuito integrado flip-flop.

Sus derivados proporcionan hasta cuatro circuitos de sincronización en un solo paquete.

Atención: No tocar el primario del transformador, pues en funcionamiento entrega un voltaje alterno de 120/240 VAC.

LM555

El circuito integrado 555 es un temporizador eléctrico y se le conoce como “máquina del tiempo” por la gran variedad de tareas que puede realizar con respecto al tiempo.

El LM555 tiene internamente una combinación de circuitos digitales y analógicos, se utiliza comúnmente para proporcionar retardos de tiempo, como oscilador a una determinada frecuencia, y como un circuito integrado flip-flop.

Descripción de las conexiones

  1. GND: Corresponde a la terminal negativa de la alimentación, generalmente tierra.
  2. Disparo(TRIGGER): Es la parte del circuito integrado donde se establece el inicio del tiempo de retardo para la configuración monoestable del LM555. Para que ocurra este proceso el pulso disparador disminuye el voltaje (1/3)Vcc, donde Vcc corresponde al voltaje de alimentación.
  3. Salida(OUTPUT): En este pin se puede observar el resultado de la configuración del temporizador eléctrico ya sea como monoestable, estable u otra opción.
  4. Reinicio(RESET): Para un nivel de voltaje por debajo de 0.7 V, tiene la función de poner el pin de salida a nivel bajo. Para evitar el reinicio se deberá conectar este pin a alimentación.
  5. Control de voltaje(CTRL o CONT): Al utilizar el circuito integrado LM555 como controlador de voltaje, el voltaje en esta terminal puede variar teóricamente desde Vcc hasta aproximadamente 0 V, en la práctica la variación es de Vcc – 1.7 V hasta casi 2 V menos.
  6. Umbral(THRESHOLD): Corresponde a la entrada de un comparador interno de umbral el cual se emplea para poner la señal de salida a un nivel bajo.
  7. Descarga(DISCHARGE): Permite descargar el condensador externo al circuito integrado 555 para su funcionamiento.
  8. Voltaje de alimentación(+Vcc o Vdd): Terminal positiva de la alimentación, normalmente son valores de 4.5 V hasta 16 V.

Lista de Componentes

Resistencias Condensadores Varios
R1 – 1kΩ C1 – 10 nf 25v D1 – 1N4148
R2 – 10kΩ C2 – 10µf Q1 – 2N2222
R3 – 820Ω   Q2, Q3 – IRF840
R4 – 1kΩ   IC1 – LM555
R5 – 1kΩ   TR1 – transformador 4.5V-0-4.5V primario 5A 220V

Alimentación:

  • V máx: simple 12Vdc
  • I  máx: 2A
