Indicador de nivel
de ruido

Este monitor de nivel de ruido es capaz de capturar el nivel de una señal sonora que tengamos en la casa u otro lugar. La medición se indicaran a través del encendido de un diodo Led, donde tendremos una escala con tres niveles que podemos seleccionar (50, 70 y 85 Db).

Indicador de nivel de ruido

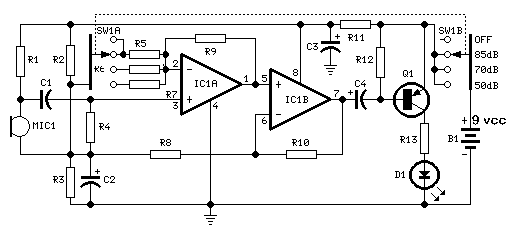

esquema eléctrico del indicador de nivel de ruido

Funcionamiento indicador de nivel de ruido

Si situamos el conmutador en la posición de 50 Db y observamos que se enciende el diodo Led fijo o de forma intermitente continuada, el ruido captado es alto.

Ahora pasamos a la posición de 70 Db, si el Led se vuelve a encender, nos indica que el nivel sonoro capturado es demasiado incomodo y por ultimo si situamos el conmutador a la posición de 85 Db, si en esta posición el led se enciende continuamente, entonces deberá tomar las medidas adecuadas, pues el nivel sonoro puede ser peligroso para su salud.

Lista de componentes

ResistenciasCondensadoresVarios
R1 – 10kΩC1 – 100nFIC1 – LM358
R2, R3 – 22kΩC2 – 10µFD1 – Led 5mm.
R4 – 100kΩC3 – 470µFQ1 – BC327
R5, R9, R10 – 56kΩC4 – 47µF  MIC1 – Micrófono (electret miniatura.)
R6 – 5.6kΩ SW1 Conmutador (2 – circuitos 4 contactos rotatorio.)
R7 – 560 Ω
R8 – 2.2kΩ
R11 – 1kΩ
R12 – 33kΩ
R13 – 330kΩ


Alimentación

  • V máx: simple 12Vdc
  • I  máx: 0.015A
