Monitor de señal RF
con
indicador

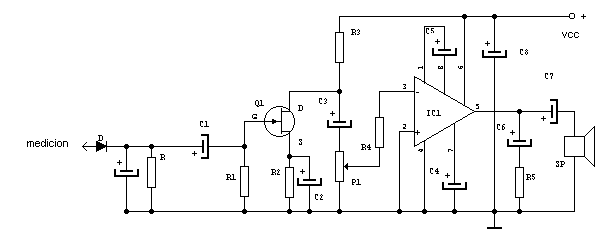

Vamos a realizar un monitor de señal RF con indicador acústico.
Al reparar equipos de Audio, muchas veces es necesario hacer un seguimiento de la señal a través de los diferentes circuitos del aparato para localizar la etapa donde se encuentra el defecto.
Descripción del monitor de señal RF con indicador
El instrumento más adecuado para esto es el osciloscopio. Pero cuando no se dispone de ese instrumento, se puede utilizar un seguidor de señal. El mismo no es otra cosa que un amplificador que permite tomar la señal de los circuitos por donde pasa y amplificarla para que podamos oírla en un altavoz.
También se puede también hacer un seguimiento de la señal en etapas de RF y FI en receptores de radio.
Componentes
| Resistencias | Condensadores | Varios |
|---|---|---|
| P1 – 10kΩ potenciómetro | C1 – 20nF 250V cerámico | Q1 – BF244 |
| R1 – 2.2MΩ | C2 – 22µF 16V electrolítico | IC1 – LM386 |
| R2 – 3.3kΩ | C3 – 100nF 25V cerámico | D – 1N34 (germanio) |
| R3 – 10kΩ | C4 – 100nF 25V cerámico | SP – altavoz 8 Ω |
| R4 – 1kΩ | C5 – 10µF 16V electrolítico | |
| R5 – 10 Ω | C6 – 47nF 25V cerámico | |
| R6 – 1MΩ | C7 – 220µF 16V | |
| C8 – 220µF 16V | ||
| C9 – 10nF 25V cerámico |
Alimentación
- V máx: simple 12Vdc
- I máx: 0.1A
